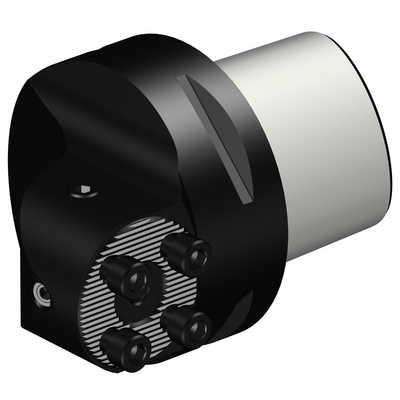

Rysunek produktu
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: C8-570-40-RF
Material Id: 5729871
EAN: 11808985
ANSI: C8-570-40-RF
Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
SL (screw mounted) -angled -size 40
Maksymalny wysięg
(OHX)
50 mm
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
axial concentric and radial entry
Oznaczenie typu wylotu chłodziwa(CXSC)
axial concentric exit
Ciśnienie chłodziwa(CP)
70 bar
Średnica złącza po stronie obrabiarki(DCONMS)
80 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
40 mm
Długość wysunięcia(LPR)
70,3 mm
Długość funkcjonalna(LF_1)
50 mm
Szerokość funkcjonalna(WF_1)
41 mm
Wysokość funkcjonalna(HF_1)
0 mm
Długość całkowita(OAL)
118 mm
Moment obrotowy(TQ)
17 Nm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
2,144 kg
Release date(ValFrom20)
9.08.2004
Id asortymentu nowych narzędzi(RELEASEPACK)
04.2
