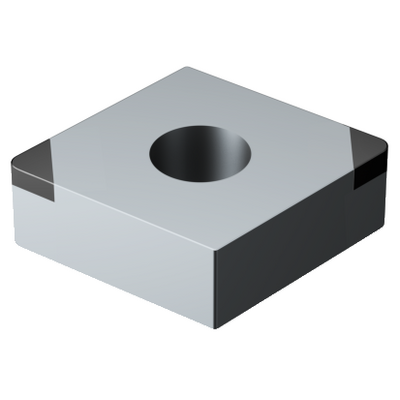

Rysunek poglądowy
Cena katalogowa: 367.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 5
ISO: CNGA120408S01520FWH 7135
Material Id: 7586886
EAN: 7323223812810
ANSI: CNGA432S0520FWH 7135
Wartości początkowe (KAPR 95 deg )
H1.3.Z.HA, Twardość: 60 HRC
h
ap 0.15 mm (0.07 - 0.4)
fn 0.21 mm/r (0.07 - 0.31)
hex 0.12 mm/r (0.04 - 0.18)
vc 130 m/min (145 - 115)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Oznaczenie producenta dla łamacza wiórów
(CBMD)
WH
Rodzaj obróbki
(CTPT)
finishing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
5,156 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
CN1204 (80deg only)
Liczba krawędzi skrawających(CEDC)
2
Średnica okręgu wpisanego(IC)
12,7 mm
Oznaczenie kształtu płytki(SC)
Rhombic 80
Efektywna długość krawędzi skrawającej(LE)
2,5 mm
Promień naroża
(RE)
0,8 mm
Płytka dogładzająca Wiper(WEP)
Tak
Główny kąt przystawienia(KRINS)
95 °
Szerokość powierzchni czołowej(BN)
0,15 mm
Kąt powierzchni czołowej(GB)
20 °
Kąt natarcia płytki(GAN)
0 °
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
7135
Podłoże(SUBSTRATE)
BH
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0054 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
12
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1/2
Release date(ValFrom20)
22.09.2018
Id asortymentu nowych narzędzi(RELEASEPACK)
18.2
