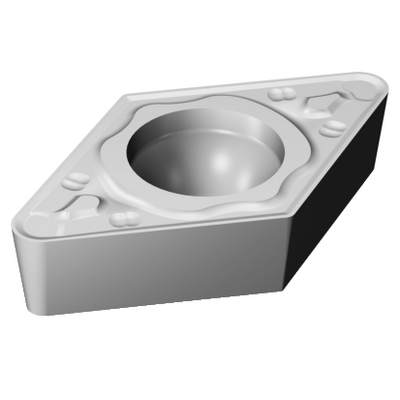

Rysunek poglądowy
Cena katalogowa: 48.80 PLN
Dostępny
Liczba sztuk w opakowaniu: 10
ISO: DCMT 11 T3 08-KR H13A
Material Id: 5730746
EAN: 11150764
ANSI: DCMT 3(2.5)2-KR H13A
Wartości początkowe (KAPR 93 deg )
K2.2.C.UT, Hardness: 245 HB
k
ap 2 mm (0.8 - 4)
fn 0.25 mm/r (0.12 - 0.35)
hex 0.25 mm/r (0.12 - 0.35)
vc 110 m/min (130 - 100)
S2.0.Z.AG, Hardness: 350 HB
s
ap 1.6 mm (0.8 - 2.8)
fn 0.18 mm/r (0.12 - 0.25)
hex 0.18 mm/r (0.12 - 0.25)
vc 38 m/min (40 - 33)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Oznaczenie producenta dla łamacza wiórów
(CBMD)
KR
Rodzaj obróbki
(CTPT)
roughing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Średnica otworu mocującego(D1)
4,4 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
DC11T3
Liczba krawędzi skrawających(CEDC)
2
Średnica okręgu wpisanego(IC)
9,525 mm
Oznaczenie kształtu płytki(SC)
Rhombic 55
Efektywna długość krawędzi skrawającej(LE)
10,8279 mm
Promień naroża
(RE)
0,7938 mm
Szerokość powierzchni czołowej(BN)
0,12 mm
Kąt powierzchni czołowej(GB)
0 °
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
H13A
Podłoże(SUBSTRATE)
HW
Grubość płytki(S)
3,9688 mm
Główny kąt przyłożenia(AN)
7 °
Ciężar elementu(WT)
0,0041 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
11
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
3/8
Release date(ValFrom20)
6.12.1999
Id asortymentu nowych narzędzi(RELEASEPACK)
03.1
