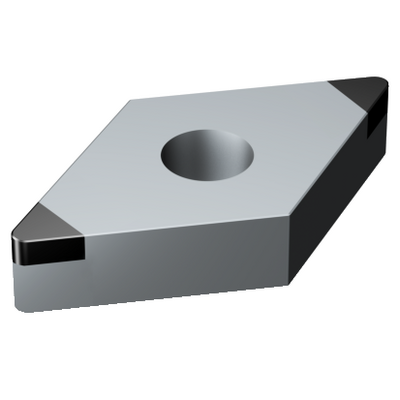

Rysunek poglądowy
Cena katalogowa: 319.00 PLN
Brak w magazynie
Liczba sztuk w opakowaniu: 5
ISO: DNGA150412S01530F 7135
Material Id: 7586925
EAN: 7323223812902
ANSI: DNGA433S0530F 7135
Wartości początkowe (KAPR 93 deg )
H1.3.Z.HA, Hardness: 60 HRC
h
ap 0.2 mm (0.07 - 0.6)
fn 0.16 mm/r (0.07 - 0.33)
hex 0.09 mm/r (0.04 - 0.18)
vc 135 m/min (145 - 115)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Rodzaj obróbki
(CTPT)
finishing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
5,156 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
DN1504
Liczba krawędzi skrawających(CEDC)
2
Średnica okręgu wpisanego(IC)
12,7 mm
Oznaczenie kształtu płytki(SC)
Rhombic 55
Efektywna długość krawędzi skrawającej(LE)
3,17 mm
Promień naroża
(RE)
1,2 mm
Szerokość powierzchni czołowej(BN)
0,15 mm
Kąt powierzchni czołowej(GB)
30 °
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
7135
Podłoże(SUBSTRATE)
BH
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0063 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
15
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1/2
Release date(ValFrom20)
22.09.2018
Id asortymentu nowych narzędzi(RELEASEPACK)
18.2
