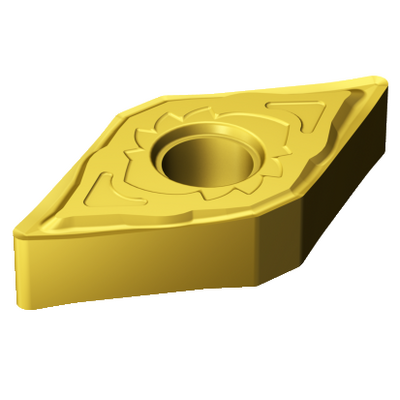

Rysunek poglądowy
Cena katalogowa: 114.00 PLN
Dostępne w ciągu tygodnia
Liczba sztuk w opakowaniu: 10
ISO: DNGG 15 04 04-SGF S05F
Material Id: 5908998
EAN: 25908998
ANSI: DNGG 431-SGF S05F
Wartości początkowe (KAPR 93 deg )
S2.0.Z.AG, Hardness: 350 HB
s
ap 0.3 mm (0.1 - 3)
fn 0.12 mm/r (0.05 - 0.21)
hex 0.12 mm/r (0.05 - 0.2)
vc 85 m/min (85 - 75)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Oznaczenie producenta dla łamacza wiórów
(CBMD)
SGF
Rodzaj obróbki
(CTPT)
finishing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
5,156 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
DN1504
Liczba krawędzi skrawających(CEDC)
4
Średnica okręgu wpisanego(IC)
12,7 mm
Oznaczenie kształtu płytki(SC)
Rhombic 55
Efektywna długość krawędzi skrawającej(LE)
6,4 mm
Promień naroża
(RE)
0,3969 mm
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
S05F
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
CVD TiCrN+Al2O3+TiN
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0132 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
15
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1/2
Release date(ValFrom20)
18.09.2010
Id asortymentu nowych narzędzi(RELEASEPACK)
10.2
