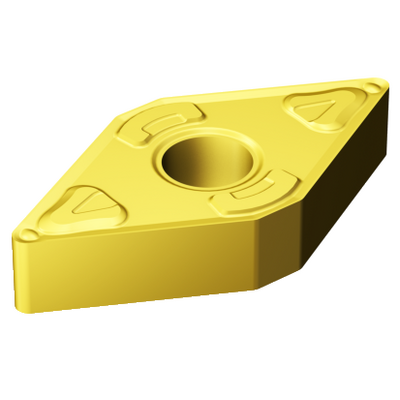

Rysunek poglądowy
Cena katalogowa: 99.80 PLN
Dostępny
Liczba sztuk w opakowaniu: 10
ISO: DNMG 15 04 04-XF GC30
Material Id: 6136004
EAN: 26136004
ANSI: DNMG 431-XF GC30
Wartości początkowe (KAPR 93 deg )
P2.1.Z.AN, Twardość: 175 HB
P
ap 0.75 mm (0.15 - 4)
fn 0.15 mm/r (0.05 - 0.2)
hex 0.15 mm/r (0.05 - 0.2)
vc 220 m/min (295 - 200)
M1.0.Z.AQ, Twardość: 200 HB
M
ap 0.75 mm (0.15 - 4)
fn 0.15 mm/r (0.04 - 0.2)
hex 0.15 mm/r (0.04 - 0.2)
vc 175 m/min (175 - 170)
K2.2.C.UT, Twardość: 245 HB
K
ap 0.75 mm (0.15 - 4)
fn 0.15 mm/r (0.05 - 0.2)
hex 0.15 mm/r (0.05 - 0.2)
vc 165 m/min (165 - 155)
Ilustracje techniczne
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
P
M
K
Oznaczenie producenta dla łamacza wiórów
(CBMD)
XF
Rodzaj obróbki
(CTPT)
finishing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
5,156 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
DN1504
Liczba krawędzi skrawających(CEDC)
4
Średnica okręgu wpisanego(IC)
12,7 mm
Oznaczenie kształtu płytki(SC)
D - płytki rombowe 55°
Efektywna długość krawędzi skrawającej(LE)
15,1038 mm
Promień naroża
(RE)
0,3969 mm
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
GC30
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
CVD TiCN+Al2O3+TiN
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0096 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
15
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1/2
Release date(ValFrom20)
25.02.2012
Id asortymentu nowych narzędzi(RELEASEPACK)
12.1
