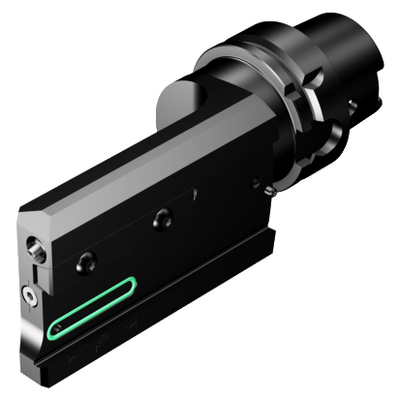

Rysunek poglądowy
Cena katalogowa: 4 080.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: HT06-APBR-175-25HP
Material Id: 7086886
EAN: 7323221217037
ANSI: HT06-APBR-175-25HP

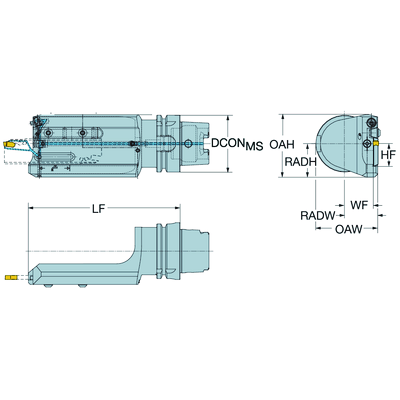

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
HSK -T -size 63
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Parting off and grooving blade -size 25R
Maksymalny wysięg
(OHX)
175 mm
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
axial concentric and radial entry
Oznaczenie typu wylotu chłodziwa(CXSC)
decentral exit with nozzles, adjustable
Ciśnienie chłodziwa(CP)
70 bar
Kieszeń na chip z danymi
(DCP)
Tak
Rozmiar kieszeni na chip z danymi(DCPS)
Dia.=10 mm/Height=4,5 mm
Średnica złącza po stronie obrabiarki(DCONMS)
63 mm
Długość funkcjonalna(LF_1)
175 mm
Szerokość funkcjonalna(WF_1)
32 mm
Wysokość funkcjonalna(HF_1)
25 mm
Długość całkowita(OAL)
206,9 mm
Wysokość całkowita(OAH)
69 mm
Szerokość całkowita(OAW)
69 mm
Najniższy punkt do płaszczyzny odniesienia(RADH)
37 mm
Najniższy punkt do płaszczyzny odniesienia(RADW)
37 mm
Maksymalna średnica dopasowania do zmieniacza narzędzi(DIX)
100 mm
Moment obrotowy(TQ)
10 Nm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
2,5 kg
Release date(ValFrom20)
19.02.2017
Id asortymentu nowych narzędzi(RELEASEPACK)
17.1
