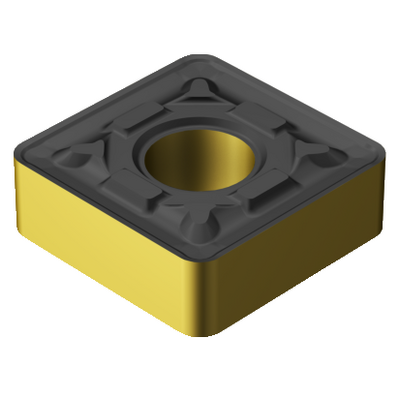

Rysunek poglądowy
Cena katalogowa: 366.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 5
ISO: SNMG 25 09 24-MR 4335
Material Id: 7123832
EAN: 7323221324827
ANSI: SNMG 866-MR 4335
Wartości początkowe (KAPR 75 deg )
P2.1.Z.AN, Hardness: 175 HB
p
ap 6 mm (2 - 12)
fn 0.62 mm/r (0.41 - 1.24)
hex 0.6 mm/r (0.4 - 1.2)
vc 160 m/min (190 - 115)
M1.0.Z.AQ, Hardness: 200 HB
m
ap 5 mm (0.4 - 12)
fn 0.52 mm/r (0.21 - 0.83)
hex 0.5 mm/r (0.2 - 0.8)
vc 130 m/min (190 - 90)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Oznaczenie producenta dla łamacza wiórów
(CBMD)
MR
Rodzaj obróbki
(CTPT)
roughing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
9,119 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
SN2509
Liczba krawędzi skrawających(CEDC)
8
Średnica okręgu wpisanego(IC)
25,4 mm
Oznaczenie kształtu płytki(SC)
Square
Efektywna długość krawędzi skrawającej(LE)
23 mm
Promień naroża
(RE)
2,3813 mm
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
4335
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
CVD TiCN+Al2O3+TiN
Grubość płytki(S)
9,525 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0728 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
25
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1
Release date(ValFrom20)
19.02.2017
Id asortymentu nowych narzędzi(RELEASEPACK)
17.1
