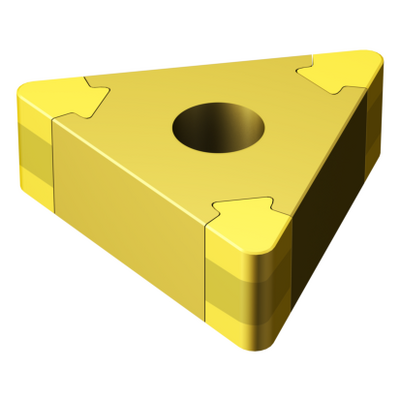

Rysunek poglądowy
Cena katalogowa: 876.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 5
ISO: TNGA160412T01020B 7525
Material Id: 5908123
EAN: 25908123
ANSI: TNGA333T0320B 7525
Wartości początkowe (KAPR 92 deg )
K2.2.C.UT, Hardness: 245 HB
k
ap 0.5 mm (0.07 - 1.3)
fn 0.42 mm/r (0.06 - 0.61)
hex 0.34 mm/r (0.05 - 0.5)
vc 1050 m/min (1400 - 890)
H1.3.Z.HA, Hardness: 60 HRC
h
ap 0.2 mm (0.07 - 0.6)
fn 0.16 mm/r (0.07 - 0.32)
hex 0.09 mm/r (0.04 - 0.18)
vc 135 m/min (145 - 115)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Rodzaj obróbki
(CTPT)
finishing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
3,81 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
TN1604
Liczba krawędzi skrawających(CEDC)
6
Średnica okręgu wpisanego(IC)
9,525 mm
Oznaczenie kształtu płytki(SC)
Triangular
Efektywna długość krawędzi skrawającej(LE)
2,4 mm
Promień naroża
(RE)
1,1906 mm
Szerokość powierzchni czołowej(BN)
0,1 mm
Kąt powierzchni czołowej(GB)
20 °
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
7525
Podłoże(SUBSTRATE)
BC
Pokrycie(COATING)
PVD TiN
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0017 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
16
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
3/8
Release date(ValFrom20)
9.09.2010
Id asortymentu nowych narzędzi(RELEASEPACK)
10.2
