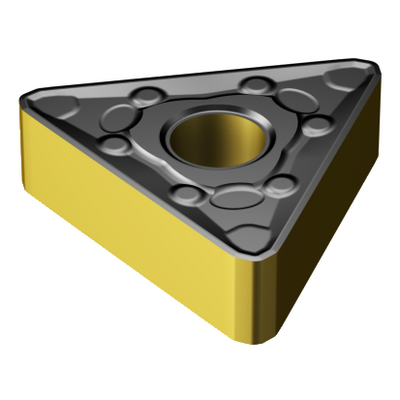

Rysunek poglądowy
Cena katalogowa: 106.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 10
ISO: TNMX 22 04 16-WR 4415
Material Id: 8021304
EAN: 7323225796521
ANSI: TNMX 434-WR 4415
Wartości początkowe (KAPR 91 deg )
P2.1.Z.AN, Hardness: 175 HB
p
ap 2.5 mm (1.2 - 5)
fn 0.9 mm/r (0.44 - 1.2)
hex 0.9 mm/r (0.44 - 1.2)
vc 230 m/min (305 - 200)
K2.2.C.UT, Hardness: 245 HB
k
ap 2.5 mm (1.2 - 5)
fn 0.75 mm/r (0.44 - 1)
hex 0.75 mm/r (0.44 - 1)
vc 190 m/min (220 - 175)
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Oznaczenie producenta dla łamacza wiórów
(CBMD)
WR
Rodzaj obróbki
(CTPT)
roughing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
5,156 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
TN2204
Liczba krawędzi skrawających(CEDC)
6
Średnica okręgu wpisanego(IC)
12,7 mm
Oznaczenie kształtu płytki(SC)
Triangular
Efektywna długość krawędzi skrawającej(LE)
18,0585 mm
Promień naroża
(RE)
1,5875 mm
Płytka dogładzająca Wiper(WEP)
Tak
Główny kąt przystawienia(KRINS)
91 °
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
4415
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
CVD TiCN+Al2O3+TiN
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0102 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
22
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1/2
Release date(ValFrom20)
24.09.2021
Id asortymentu nowych narzędzi(RELEASEPACK)
21.2
