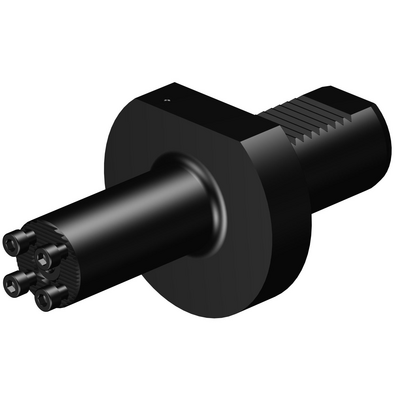

Rysunek produktu
Cena katalogowa: 3 280.00 PLN
Na zamówienie
Liczba sztuk w opakowaniu: 1
ISO: VDI40-32-SL32N 088
Material Id: 7628235
EAN: 7323223993342
ANSI: VDI40-32-SL32N 088

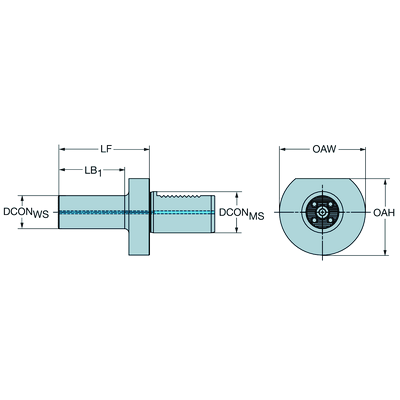

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
VDI machine interface -size 40
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
SL (screw mounted) -straight -size 32
Maksymalny wysięg
(OHX)
88 mm
Kierunek
(HAND)
Neutral
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
axial concentric exit
Ciśnienie chłodziwa(CP)
150 bar
Kieszeń na chip z danymi
(DCP)
Tak
Rozmiar kieszeni na chip z danymi(DCPS)
Dia.=10 mm/Height=4,5 mm
Średnica złącza po stronie obrabiarki(DCONMS)
40 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
32 mm
Długość funkcjonalna(LF_1)
88 mm
Szerokość funkcjonalna(WF_1)
0 mm
Wysokość funkcjonalna(HF_1)
0 mm
Średnica korpusu(BD_1)
32 mm
Długość korpusu(LB)
64 mm
Długość całkowita(OAL)
93 mm
Wysokość całkowita(OAH)
74 mm
Szerokość całkowita(OAW)
83 mm
Moment obrotowy(TQ)
50 Nm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
1,767 kg
Release date(ValFrom20)
21.09.2019
Id asortymentu nowych narzędzi(RELEASEPACK)
19.2
