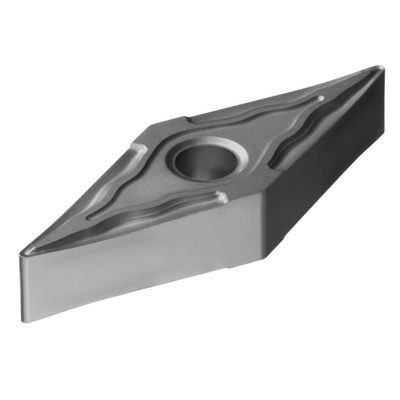

Rysunek poglądowy
Cena katalogowa: 131.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 10
ISO: VNMG 16 04 08-MF 5015
Material Id: 5756037
EAN: 10752803
ANSI: VNMG 332-MF 5015
Wartości początkowe (KAPR 93 deg )
P2.1.Z.AN, Twardość: 175 HB
P
ap 1 mm (0.5 - 4)
fn 0.25 mm/r (0.15 - 0.25)
hex 0.25 mm/r (0.15 - 0.25)
vc 360 m/min (370 - 360)
K2.2.C.UT, Twardość: 245 HB
K
ap 1 mm (0.5 - 3)
fn 0.2 mm/r (0.15 - 0.25)
hex 0.2 mm/r (0.15 - 0.25)
vc 215 m/min (235 - 205)
Ilustracje techniczne
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
P
K
Oznaczenie producenta dla łamacza wiórów
(CBMD)
MF
Rodzaj obróbki
(CTPT)
finishing
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Cylindrical fixing hole
Średnica otworu mocującego(D1)
3,81 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
VN1604
Liczba krawędzi skrawających(CEDC)
4
Średnica okręgu wpisanego(IC)
9,525 mm
Oznaczenie kształtu płytki(SC)
Rhombic 35
Efektywna długość krawędzi skrawającej(LE)
15,8063 mm
Promień naroża
(RE)
0,7938 mm
Kierunek
(HAND)
Neutral
Gatunek
(GRADE)
5015
Podłoże(SUBSTRATE)
HT
Grubość płytki(S)
4,7625 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,0031 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
16
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
3/8
Release date(ValFrom20)
20.06.1994
Id asortymentu nowych narzędzi(RELEASEPACK)
02.2
