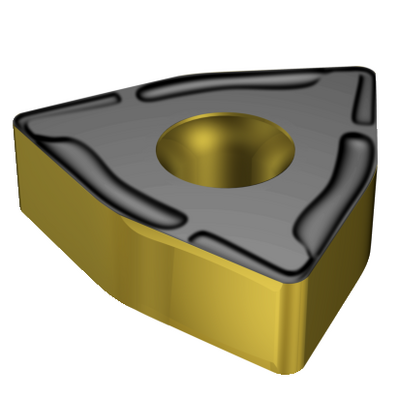

Rysunek poglądowy
Cena katalogowa: 669.00 PLN
Brak w magazynie
Liczba sztuk w opakowaniu: 5
ISO: WNMX 21 12 51-MM 4335
Material Id: 7081080
EAN: 7323221188719
ANSI: WNMX 21 12 51-MM 4335

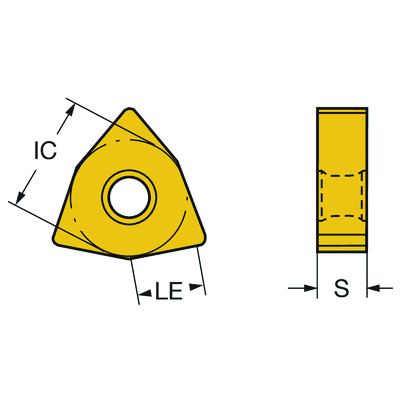

Ilustracje techniczne
Dane produktu
Oznaczenie producenta dla łamacza wiórów
(CBMD)
MM
Oznaczenie typu mocowania płytki (metryczne)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Średnica otworu mocującego(D1)
9,12 mm
Wielkość i kształt płytki(CUTINT_SIZESHAPE)
WN2112
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
1 1/4
Średnica okręgu wpisanego(IC)
31,75 mm
Oznaczenie kształtu płytki(SC)
Trigon 80
Efektywna długość krawędzi skrawającej(LE)
15 mm
Maksymalna głębokość skrawania
(APMX)
5 mm
Kąt fazki naroża(KCH)
100 °
Liczba krawędzi skrawających(CEDC)
6
Długość krawędzi wiper(BS)
7,5 mm
Promień naroża
(RE)
16 mm
Płytka dogładzająca Wiper(WEP)
Tak
Główny kąt przystawienia(KRINS)
120 °
Kierunek
(HAND)
Left
Gatunek
(GRADE)
4335
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
CVD TiCN+Al2O3+TiN
Grubość płytki(S)
12,7 mm
Główny kąt przyłożenia(AN)
0 °
Ciężar elementu(WT)
0,1551 kg
Oznaczenie wielkości gniazda płytki(SSC_M)
21
Release date(ValFrom20)
19.02.2017
Id asortymentu nowych narzędzi(RELEASEPACK)
17.1
