CoroBore® 825
Narzędzia do wytaczania przeznaczone do precyzyjnej obróbki wykończeniowej

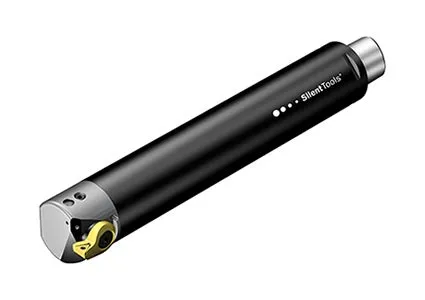

Test zastosowania: Wytaczanie wykończeniowe za pomocą C5-R825C-FAE-277 (825D-70TC11-C5M)
| Obrabiarka: | MORI SEIKI NT4200 DCG Złącze wrzeciona: Coromant Capto® C6 Maks. moc na wrzecionie 10 min (praca ciągła): 18.5 kW (25 kW) Maks. moment obrotowy wrzeciona 10% ED (praca ciągła): 120 Nm (80 Nm) |
| Zespół narzędzi: | 825D-70TC11-C5M, zakres średnic 55–70 mm (2.165–2.756 in) |
| Uchwyt podstawowy: | C6-391.02-50 080 |
| LF/LU: | 380 mm (14.96 in) / 350 mm (13.78 in) |
| Wkładka: | R825C-AF23STUC1103A, KAPR 92° |
| Płytka: | TCGX 110304L-WK 1515 |
| Materiał obrabiany: | EN 34CrNIMo6 (AISI 4340); mc: P2.1.Z.AN, HB: 290 |
Wynik: Znakomita jakość wykończenia powierzchni
| Płytka: | TCGX 110304L-WK 1515 | ||||||
| Wstępnie ustawiona średnica wytaczadła, DC | mm (in) | 64.4 (2.535) | |||||
| Zmierzona średnica otworu, DC | mm (in) | 64.3 (2.531) | |||||
| Średnica otworu po wierceniu, Dp | mm (in) | 63.6 (2.504) | |||||
| Grubość wióra, hex | mm (in) | 0.15 (0.006) | |||||
| Prędkość skrawania (vc) | m/min (ft/min) | 100 (328) | 200 (656) | 300 (984) | 400 (1312) | 500 (1640) | 600 (1968) |
| Posuw na obrót, fn | mm (in) | 0.15 (0.006) | |||||
| Prędkość obrotowa wrzeciona, n | obr./min | 494 | 989 | 1 483 | 1 977 | 2 471 | 2 966 |
| Prędkość posuwu, vf | mm/min (in/min) | 74 (2.913) | 148 (5.827) | 223 (8.780) | 297 (11.693) | 371 (14.606) | 445 (17.520) |
| Planowana promieniowa głębokość skrawania, ap | mm (in) | 0.400 (0.016) | |||||
| Rzeczywista promieniowa głębokość skrawania, ap | mm (in) | 0.350 (0.014) | |||||
| Chropowatość powierzchni, Rz | μm (μin) | 4.43 (174) | 4.75 (187) | 4.55 (179) | 4.41 (174) | 4.44 (175) | 3.99 (157) |
| Chropowatość powierzchni, Rq | μm (μin) | 1.01 (40) | 1.11 (44) | 1.12 (44) | 1.02 (40) | 0.97 (38) | 1.01 (40) |
| Chropowatość powierzchni, Ra | μm (μin) | 0.85 (33) | 0.94 (37) | 0.94 (37) | 0.86 (34) | 0.80 (32) | 0.89 (35) |
