Wytaczaki 391.37A/B – R429U
Wymagania:
- Przyrząd do ustawiania narzędzi

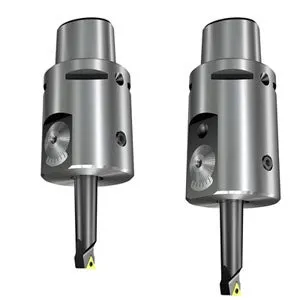

Wykończeniowa głowica wytaczarska 391.37A/B
 | |
| 391.37A | 391.37B |

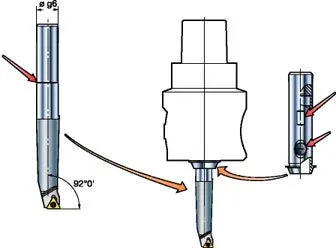

Mocowanie wytaczaka
- Umieścić tuleję w głowicy (jeśli tuleja jest stosowana).
- Wyrównać linię na tulei z linią na głowicy (jeśli tuleja jest stosowana).
- Wsunąć wytaczak do głowicy/tulei.
- Wyrównać ostrze do linii na głowicy.
- Upewnić się, że wytaczak nie wystaje poza okrąg wyznaczony na jego chwycie - jak to pokazano na rysunku (dotyczy wytaczaków o średnicy 16 mm (0.63 cala),
20 mm (0.79 cala) i 25 mm (0.98 cala)). - Dokręcić śrubę mocującą zalecanym momentem siły. Klikając w poniższą tabelę odczytają Państwo zalecany moment dokręcenia śruby mocującej.
Asortyment
Start by selecting one or more products
Zacznij od wybrania jednego lub więcej produktów
Ustawianie narzędzia
- Zamocować płytkę.
- Ustawić przyrząd do ustawiania narzędzi i umieścić w nim narzędzie.
- Obrócić narzędzie tak, by na wyświetlaczu pojawiła się największa średnica, a następnie poluzować śrubę blokującą mechanizmu ustawiania.
- Wycofać wytaczak obracając tarczę przeciwnie do ruchu wskazówek zegara, aby ułatwić ustawianie średnicy od mniejszej do większej.
- Ustawić średnicę obracając tarczę zgodnie z ruchem wskazówek zegara. (Uwaga: w przypadku narzędzia 391.37B- ustawić również przeciwwagę. Patrz: informacje poniżej).
- Dokręcić śrubę/y blokującą/e zalecanym momentem. Klikając w poniższą tabelę odczytają Państwo zalecany moment dokręcenia śruby mocującej.
- Sprawdzić średnicę i długość narzędzia w przyrządzie do ustawiania narzędzi. W miarę możliwości, przenieść dane do układu sterowania obrabiarki.
Ostrzeżenie: nie dopuścić do uszkodzenia narzędzia!
Nie rozpoczynać ustawiania średnicy przed poluzowaniem śruby blokującej (1).
Upewnić się, że spłaszczenie elementu kulistego – a nie jego część wypukła – jest skierowane w stronę suwaka poprzecznego (2). Nie przekraczać granicznych wartości ustawień średnicy (3).
Ustawianie przeciwwagi
- Odblokować śrubę blokującą mechanizmu ustawiania przeciwwagi.
- Określić wybrany wytaczak.
- Określić obrabianą średnicę.
- Określić wartość ustawienia - patrz punkt: Wymiary do mocowania wykończeniowych wkładek wytaczarskich T-Max U.
- Obracać tarczę regulacyjną do momentu, gdy wartość ustawienia spotka się z linią odniesienia.
- Zablokować śrubę blokującą.

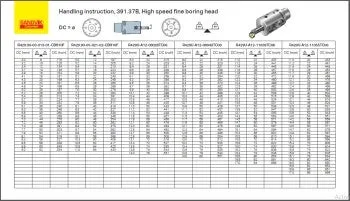

Przykład (patrz poniżej: tabela wartości ustawień)
Wytaczak R429.90-14-040-09-AC
- DC = 18.1 mm
- Wartość wyważenia = 56
Minimalna długość mocowania
Wytaczaki z chwytami o średnicach 16, 20 i 25 mm (0.63, 0.79 i 0.94 cala) mają okrąg wskazujący minimalną długość mocowania (maks. wysięg). Wytaczaki z chwytami o średnicy 12 mm (0.47 cala) (bez okręgu) należy mocować w wykończeniowej głowicy wytaczarskiej tak głęboko, jak to możliwe. Wartości ustawień do montażu i ustawiania wykończeniowych głowic wytaczarskich są podane w tabeli
| Min. długość mocowania |  | Mocowanie na tulei |
Otwór przelotowy | ||
| Mocowanie przez otwór przelotowy wytaczaka na tulei |
