CoroBore® BR10
Jednoostrzowe narzędzia do zgrubnego wytaczania wstecznego
Wytaczanie wsteczne
Wytaczanie wsteczne jest stosowane przy obróbce otworów z występami, do których dostęp z przeciwnej strony nie jest możliwy. Można je również stosować w celu poprawy współosiowości otworów z występami, ponieważ obróbka całego otworu odbywa się bez zmiany ustawienia narzędzia.

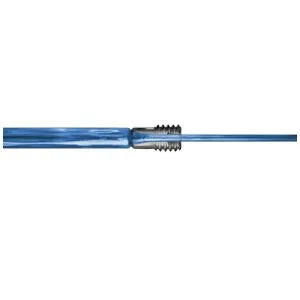

Precyzyjne podawanie chłodziwa
Dysze do podawania chłodziwa pod wysokim ciśnieniem wbudowane są w suwak, aby zapewnić precyzyjne kierowanie chłodziwa. Dostępne do 80 bar (1160 psi).

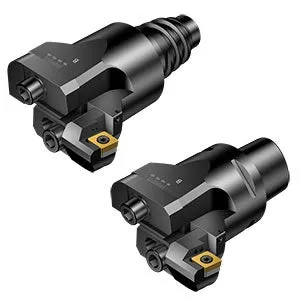

Złącza modułowe
Modułowy system narzędziowy ze złączem Coromant Capto® i Coromant EH.

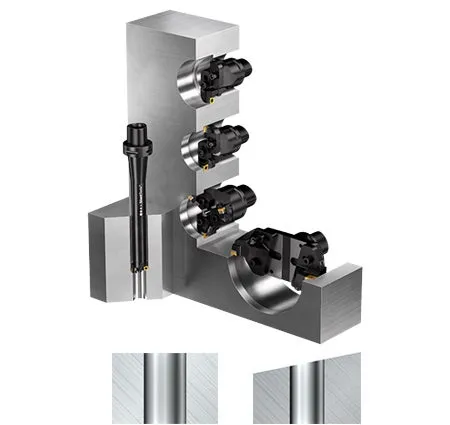

Obszar zastosowań
- Wytaczanie zgrubne
- Wytaczanie wsteczne
- Szeroki wybór gatunków i geometrii standardowych płytek ISO CoroTurn® 107 do obróbki wszystkich materiałów
Asortyment produktów

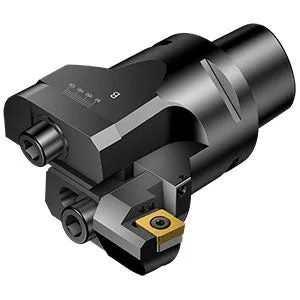

Jednoostrzowe narzędzie do wytaczania wstecznego CoroBore® BR10
CoroBore BR10 opracowano na podstawie adaptera CoroBore® BR20, wyposażając je także w suwak o wyjątkowej konstrukcji do wytaczania wstecznego oraz osłonę. Dostępne jako kompletny zestaw montażowy do wytaczania wstecznego lub jako oddzielne produkty, czyli suwak do wytaczania wstecznego i osłona.
CoroBore® BR10: Jednoostrzowe wytaczanie wsteczne
| Wielkość | DCN | DCX | CZC | BD1 | Otwór przelotowy, TH | Płytka 90° | Złącze obrabiarki |
| A | 32 | 38 | 20 | 20 | 27.0 | CC06 | EH20 |
| B | 37 | 45 | 25 | 24 | 32.0 | CC06 | EH25 |
| C | 44 | 54 | 32 | 30 | 39.0 | CC06 | C3 |
| D | 53 | 65 | 40 | 39 | 47.5 | CC06 | C4 |
| DX | 64 | 76 | 40 | 39 | 53.0 | CC09 | C4 |
| E | 75 | 91 | 50 | 50 | 63.5 | CC12 | C5 |
| F | 90 | 110 | 50 | 63 | 77.5 | CC12 | C5 |
| G | 109 | 136 | 63 | 82 | 96.5 | CC12 | C6 |
| H | 135 | 170 | 63 | 108 | 122.5 | CC12 | C6 |
Dostępne jako kompletny zestaw montażowy do wytaczania wstecznego lub jako oddzielne produkty, czyli suwak do wytaczania wstecznego i osłona
Pozycjonowanie narzędzi do wytaczania zgrubnego
| Narzędzie | Rozwiązanie | Dane techniczne | |||||||||
| Podziałka nierównomierna | Płytki CoroBore®111 | Precyzyjne podawanie chłodziwa | Szeroki zakres średnic | Wytaczanie wsteczne | Laserowo oznaczana skala na adapterze | Długi wysięg | Wytaczaniestopniowe | Modułowe złącze Coromant Capto® | Coromant EH | ||
| CoroBore® BR10 | Wytaczanie wsteczne | ✔ | ✔ | ✔ | ✔ | ||||||
| CoroBore® BR20 | Wszechstronne narzędzia wytaczarskie | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| CoroBore® BR20 Silent Tools™ | Wytaczanie na długich wysięgach | ✔ | ✔ | ✔ | ✔ | ✔ | ✔* | ✔ | ✔ | ||
| CoroBore® BR30 | Wysoka wydajność skrawania (3 ostrza) | ✔ | ✔ | ✔ | ✔ | ✔ |
*Step boring possible with kappa 90°
Nowości

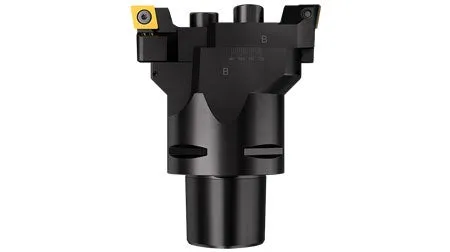

Uniwersalne, dwuostrzowe narzędzie wytaczarskie CoroBore® BR20
CoroBore® BR20 jest uniwersalnym, dwuostrzowym narzędziem do zgrubnego wytaczania. System adapterów z suwakami, podkładkami i osłonami pozwala dostosować narzędzie do pracy w różnych materiałach i warunkach.

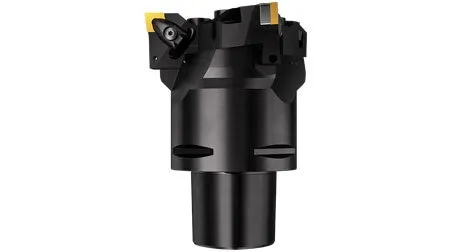

Wieloostrzowe narzędzie wytaczarskie CoroBore® BR30
Gdy najważniejsza jest wysoka produktywność, warto wybrać wydajne, wieloostrzowe narzędzie CoroBore® BR30, aby osiągnąć niespotykaną wydajność skrawania.

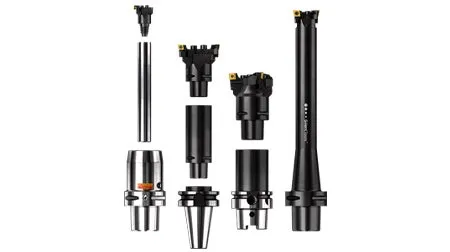

Nowa generacja narzędzi do wytaczania zgrubnego
Nowa generacja narzędzi do wytaczania zgrubnego CoroBore® zapewnia doskonałą produktywność przy wszystkich operacjach wytaczania zgrubnego.
System mocowania QS™
Optymalizacja obróbki małych przedmiotów
Przegląd asortymentu
Części robocze (głowice)
| Rodzina produktów | Wielkość złącza | Wielkość płytki | Wersja |
| CoroCut® XS | QSM 12, QSM 16 | 3 | L, R |
| CoroThread® 266 | QSM 12, QSM 16 | 16 | L, R |
| CoroCut® 2 | QSM 12, QSM 16 | E, F, G | L, R |
| CoroTurn® 107 | QSM 12, QSM 16 | CCMT 06/09, DCMT 07/11, VCMT/VBMT 11 | L, R, N |
Adaptery z chwytem o przekroju prostokątnym
| Rodzina produktów | Wielkość złącza | Wysokość oprawki | Szerokość chwytu |
| QS™ Micro | QSM 12, QSM 16 | 10–20 mm 6/16–12/16 cala | 11–20 mm 6/16–12/16 cala |
Oznaczenie produktu
Adaptery z chwytem o przekroju prostokątnym
1. Nazwa rodziny produktów
HOLDING QSM – QS™ Micro
2. Wielkość złącza
12/16
3. Wersja
N/R/L
4. Wielkość trzonka
Jednostki metryczne: 1012/1212/1616/2020 (mm)
Jednostki calowe: 06/08/10/12 (1/16")
Głowice skrawające – CoroCut® XS, CoroThread® 266 i CoroTurn® 107
1. Nazwa rodziny produktów
HOLDING QSM – QS™ Micro
2. Wielkość złącza
12/16
3. Wersja
Patrz oznaczenie rodziny produktów
4. Wielkość trzonka
Patrz oznaczenie rodziny produktów
Głowice skrawające – CoroCut® 2
1. Operacja
2. Rodzina produktów
3. Zastosowanie produktu (TPC)
4. Typ złącza obrabiarki
5. Wielkość złącza obrabiarki
6. Wersja oprawki
7. Specyfikacja rodziny produktów
Sposób użytkowania
- Złącze na trzonku jest wykorzystywane w obu wersjach narzędzia: prawej i lewej. Wystarczy obrócić je o 180 stopni
- Podczas montażu głowicy tokarskiej w adapterze, śruba nastawcza jest dokręcana momentem do 4 Nm (2.95 lb/ft). Należy regularnie sprawdzać, czy śruba nie jest zużyta; zużytą śrubę należy wymienić. Śrubę można zakupić osobno
- Po zamontowaniu narzędzia w obrabiarce należy skontrolować położenie krawędzi skrawającej w wymiarach: promieniowym, osiowym i wysokości. Wartości HF/LF/WF mogą się różnić w zależności od zespołu głowicy tokarskiej i adaptera trzonka

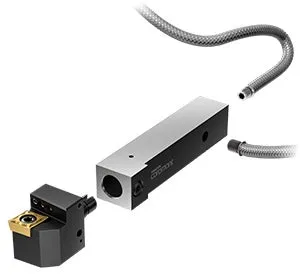

- Dopływ chłodziwa można podłączyć z tyłu i z boku adaptera trzonka przy użyciu połączenia gwintowanego M6.
Asortyment
| Oznaczenie | Mocowanie po stronie obrabiarki |
| QS-HP80-M6-NPT18-1 | NPT 1/8 cala |
| QS-HP80-M6-G18-1 | G 1/8 cala (BSPP) |
| QS-HP80-M6-R18-1 | R 1/8 cala (BSPT) |
| QS-HP80-M6-AN3-1 | AN - 3 |
| QS-HP80-M6-AN4-1 | AN - 4 |
| QS-HP80-M6-M10-1 | M10x1,5 mm |
| QS-HP80-PTFE | Zapasowy wąż |
| QS-HP100-M6-AN4-A | Przystawka do chłodziwa |
Asortyment - produkty specjalne dostępne w magazynie
| Oznaczenie | Mocowanie po stronie obrabiarki |
| QS-HP250-M6-NPT18-S | NPT 1/8 cala |
| QS-HP250-M6-G18-S | G 1/8 cala (BSPP) |
| QS-HP250-M6-R18-S | R 1/8 cala (BSPT) |
| QS-HP250-M6-AN3-S | AN - 3 |
| QS-HP250-M6-AN4-S | AN - 4 |
| QS-HP250-M6-M10-S | M10x1,5 mm |
Uwaga: Asortyment narzędzi specjalnych QS™ Micro nie jest dostępny w sprzedaży online. W celu złożenia zamówienia należy skontaktować się z lokalnym przedstawicielem Sandvik Coromant

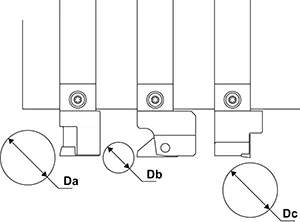

Maksymalna średnica wytaczaka w obróbce w ustawieniu wzdłuż osi Y
W zależności od położenia narzędzia QS™ Micro do obróbki w ustawieniu wzdłuż osi Y i sąsiednich narzędzi należy uwzględnić maksymalną średnicę przedmiotu obrabianego.

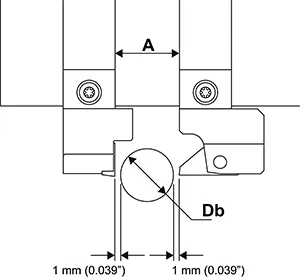

Jeśli narzędzie do obróbki w ustawieniu wzdłuż osi Y ma taki sam wysięg, jak sąsiadujące z nim zwykłe narzędzia, należy uwzględnić poniższe zalecenie:
- Maksymalna średnica wytaczaka (db) nie może być większa niż odległość między dwoma punktami obróbki (A) -2 mm (-0.079 cala) (bezpieczny odstęp po obu stronach wynosi 1 mm (0.039 cala))
- Maksymalna średnica wytaczaka (db) znacznie zmaleje, jeśli sąsiednie narzędzie też jest przeznaczone do obróbki w ustawieniu wzdłuż osi Y. Dlatego nie zalecamy stosowania narzędzia do obróbki w ustawieniu wzdłuż osi Y jako sąsiadującego

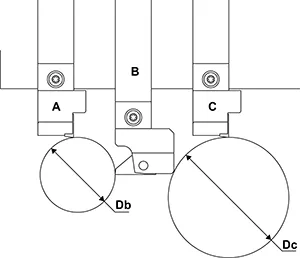

Gdy narzędzie do obróbki w ustawieniu wzdłuż osi Y (B) ma większy wysięg niż sąsiadujące z nim zwykłe narzędzia, należy obliczyć maksymalną średnicę wytaczaka (db) zgodnie z rzeczywistą pozycją narzędzi i konstrukcją płyty mocującej w obrabiarce.
Ponadto należy uwzględnić dwa czynniki:
- Wartość db względem narzędzia A i narzędzia do obróbki w ustawieniu wzdłuż osi Y
- Wartość DC względem tyłu narzędzia do obróbki w ustawieniu wzdłuż osi Y i narzędzia C
