CoroDrill® 880

Wiertła na płytki wymienne

Przegląd

Sposób użytkowania

Historie sukcesów

Asortyment

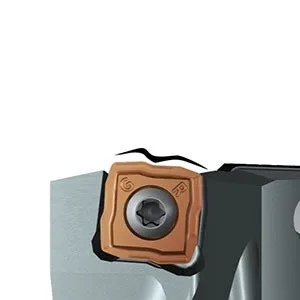

Konstrukcja Step Technology

Zagłębienie w materiał przedmiotu realizowane za pomocą asymetrycznego wierzchołka wiertła w oczywisty sposób jest źródłem niezrównoważenia. Step Technology umożliwia stopniowe zagłębienie w materiał generując niższe siły skrawania, co w efekcie przekłada się na poprawę produktywności i wąskie tolerancje otworów.

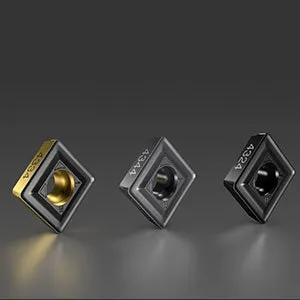

Płytki do każdego rodzaju zastosowania

Płytki i geometrie dostępne do wszystkich materiałów i zastosowań zapewniają wysoką produktywność i zwiększoną trwałość.

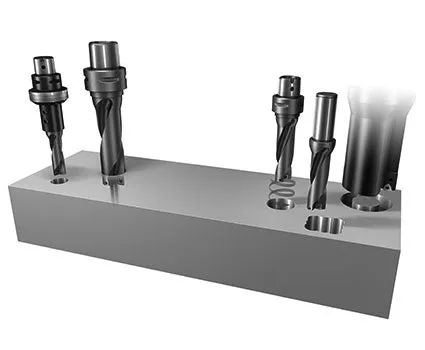

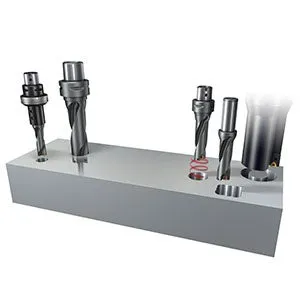

Więcej niż tylko wiertło

Dzięki wiertłu CoroDrill 880 można zrobić więcej niż tylko wywiercić otwór. Narzędzie może być stosowane również do interpolacji śrubowej, wytaczania, obróbki niepełnych otworów i toczenia.

Pokaż więcej funkcji

Geometria wiper zapewniająca wyjątkowo niską chropowatość powierzchni lub możliwość obróbki z wysokimi posuwami
Rowki wiórowe zoptymalizowane pod kątem sprawnego odprowadzania wiórów

Łatwa identyfikacja dzięki laserowym oznaczeniom typu wiertła, płytki i śruby na chwycie wiertła
Płytki z dwoma lub czterema krawędziami skrawającymi (w zależności od średnicy wiertła)

Zoptymalizowane geometrie zapewniające wydajność obróbki większości materiałów
Doskonale dobrane gatunki sprzyjające wydłużeniu trwałości płytek

Średnica 12-84 mm (0.500-3.307 cala)
Głębokość wiercenia 2-5xD

Wiercenie
Wiercenie stopniowe/fazowanie
Wiercenie niepełnych otworów
Interpolacja śrubowa
Wytaczanie
Toczenie

Stal
Stal nierdzewna
Żeliwo
Materiały nieżelazne
Superstopy żaroodporne
Stal hartowana
Tytan

Typy chwytów

Chwyt cylindryczny (ISO 9766), Coromant Capto, VL, chwyt P jako standard

Wiertło do otworów o dużych średnicach

Wiertło CoroDrill 880 z wkładkami do wiercenia otworów o dużych średnicach.

Wiertła wykonywane w ramach usługi Tailor made

Bardzo dużo wierconych otworów? Aby maksymalnie zwiększyć wydajność zalecamy skorzystanie z naszych narzędzi Tailor Made.

Kontrola wymiarowa

Aby uzyskać wąskie tolerancje otworów lub zmienić wielkość narzędzia należy zastosować tuleję mimośrodową.

Asortyment produktów

CoroDrill 880, wiertło na płytki wymienne

Do otworów o średnicach 12.00−63.50 mm (0.472−2.500 cala)

Głębokość wiercenia 2-3 x DC

Średnice wierteł, mm (cale)	Tolerancja otworu, mm (cale)
12.00-43.99 (0.472-1.732)	0/+0.25 (0/+0.010)
44.00-52.99 (1.732-2.086)	0/+0.28 (0/+0.011)
53.00-63.50 (2.087-2.500)	0/+0.30 (0/+0.012)

Głębokość wiercenia 4-5 x DC

Średnice wierteł, mm (cale)	Tolerancja otworu, mm (cale)
12.00-43.99 (0.472-1.732)	0/+0.40 (0/+0.016)
44.00-52.99 (1.732-2.086)	0/+0.43 (0/+0.017)
53.00-63.50 (2.087-2.500)	0/+0.45 (0/+0.018)

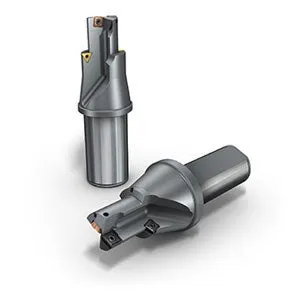

CoroDrill® 880 wiertło do stopni i faz

Opcja 1

Faza

Opcja 2

Stopień 90°

Opcja 3

Stopień <90º

Opcje

Dostępne z jedną dodatkową płytką, do otworów stopniowych lub z fazowaniem
Długości wierteł do trzykrotności średnicy (DC1 i DC2)
Zakres średnic pierwszego stopnia wiertła (DC1): 12.0–63.5 mm (0.472–2.500 cala)
Zakres średnic drugiego stopnia (DC2) 20.7– 85.0 mm (0.815– 3.346 cala)

Typy złączy

Złącza do oprawek:
Chwyt cylindryczny ze spłaszczeniami (zgodnie z ISO 9766)
Chwyt cylindryczny (długość taka sama, jak ISO 9766)
Krótki chwyt cylindryczny ze spłaszczeniami (dot. tylko średnicy 20 mm (0.787 cala)
Amerykański chwyt cylindryczny ze spłaszczeniami (wersja calowa)
Coromant Whistle Notch
Złącza wrzeciona lub modułowego systemu narzędziowego:
Coromant Capto^®, Varilock, ABS, HSK

Zdarza się, że w naszym asortymencie brakuje narzędzia o wymiarach poszukiwanych przez klienta. W takiej sytuacji warto skorzystać z naszej usługi wykonywania narzędzi wg życzenia (Tailor Made).

CoroDrill 880, wiertło na płytki wymienne do otworów o dużych średnicach

Do otworów o średnicach 65.00−84.00 mm (2.559−3.307 cala)

Średnice wierteł, mm (cale)	Długość wiercenia	Typ chwytu
65.00–79.00 (2.559–3.110)	3, 4xD	Cylindryczny ze spłaszczeniem zgodnie z ISO9766 (wersja metryczna/calowa)
80.00-84.00 (3.150-3.307)	3, 4xD	Varilock (wersja metryczna), cylindryczny ze spłaszczeniem (wersja calowa)
