CoroDrill® DS20
Wiertło na płytki wymienne o długości 4–7×DC, które oferuje najwyższą niezawodność, przewidywalność i doskonałe prędkości posuwu podczas wiercenia.

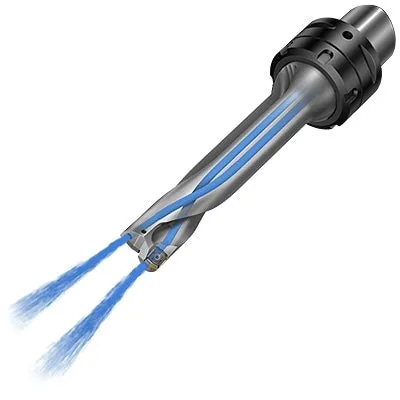

Wytrzymały korpus wiertła odporny na zmęczenie materiału
Każdy rozmiar korpusu wiertła jest indywidualnie zoptymalizowany i charakteryzuje się niespotykaną wcześniej sztywnością, zapewniającą znaczne bezpieczeństwo procesu, powtarzalność, niezmienną jakość i znaczną dokładność ruchu obrotowego. Zmiennie skręcone otwory podawania chłodziwa umożliwiają podtrzymanie sztywności korpusu, a rowki wiórowe mają zoptymalizowane kształty, zapewniające bezpieczne odprowadzanie wiórów.

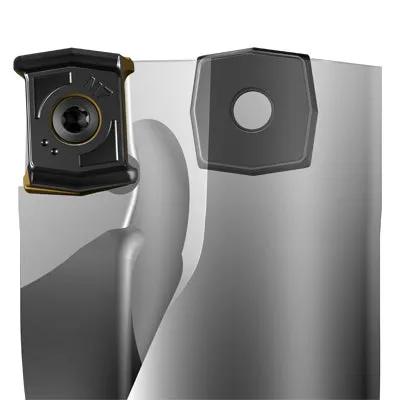

Zoptymalizowana konstrukcja płytki
Solidne gniazda płytek z trzema powierzchniami oporowymi doskonale odbierają płytce możliwość ruchu. Wytrzymała konstrukcja krawędzi i kompozycja materiału płytki zapewniają dodatkową udarność i w efekcie niezrównaną trwałość płytki. Szlifowana płytka zewnętrzna umożliwia osiągnięcie lepszej klasy dokładności wykonania otworu, przewidywalność i powtarzalne rezultaty.

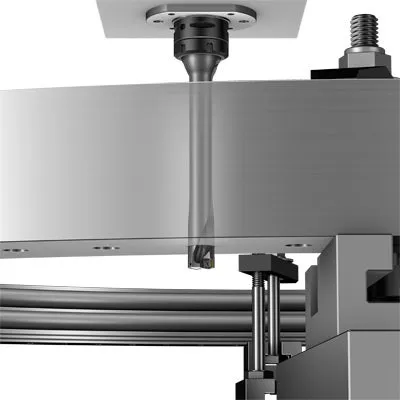

Do otworów o głębokości do 7×DC
Wiertło na płytki wymienne 7×DC z innowacyjnym korpusem wiertła i konstrukcją płytek umożliwiają ekonomiczne i niezawodne wiercenie głębokich otworów o mniej wymagających klasach dokładności. Nie trzeba wiercić otworów prowadzących, co oznacza oszczędność czasu i pieniędzy.
Obszar zastosowań
 |  |  |
| Otwory cylindryczne | Powierzchnie nachylone przy wylocie z otworu | Powierzchnie nachylone na wlocie otworu |
 |  | |
| Otwory przecinające się | Powierzchnie wypukłe/wklęsłe |
- Zakres średnic i osiągalna głębokość:
15–45 mm (0.625–1.75 cala), 4–7×DC
46–65 mm (1.875–2.50 cala), 4–5×DC - Tolerancja wierconych otworów:
4–5×DC: H12–H13
6–7×DC: -0.1/+0.5 mm (-0.004/+0.020 cala) - Wiertło w zastosowaniu obrotowym i statycznie na tokarce
- Można je stosować do wiercenia z przesunięciem promieniowym, wytaczania i usuwania zadziorów
Oferta produktów
Chwyt cylindryczny ze spłaszczeniem (ISO 9766)
4–7×DC: Średnica 15–45 mm (0.625–1.75 cala)
4–5×DC: Średnica 46–65 mm (1.875–2.50 cala)
Chwyt MDI
4, 7×DC: Średnica 15–45 mm (0.625–1.75 cala)
4×DC: Średnica 46–59 mm (1.875–2.25 cala)
Adapter MDI
Coromant Capto®: C3, C4, C5, C6 i C8
HSK-T: 63 i 100
Wiertła z oferty Tailor Made®
Narzędzia, którego potrzebujesz, nie ma w naszej kompleksowej ofercie standardowej? Możliwa jest dalsza optymalizacja, odpowiadająca dokładnie Twojej specyfikacji, dzięki ofercie Tailor Made®.
Dowiedz się więcej
Płytka centralna
Gatunek: GC1344, GC1144, H13A
Geometrie: -L5, -M7
Płytka zewnętrzna
Gatunki: GC4334, GC2044, GC4344
GC4324, H13A
Geometrie: -S5W, -L5W , -L6W,
-M7W, -H5W
Katalog CoroDrill® DS20
Pobierz katalog i dowiedz się więcej o CoroDrill® DS20, poznaj listę całego standardowego asortymentu i zalecane parametry skrawania.
Pobierz katalog
Tolerancja średnicy wierconych otworów
Głębokość wiercenia 4–5×DC
| Średnice wierteł, mm (cale) | Odchyłki wymiaru średnicy otworu, mm (cale) |
| 15.00–18.00 (0.591–0.709) | 0/+0.27 (0/+0.011) |
| 18.01–30.00 (0.709–1.18) | 0/+0.33 (0/+0.013) |
| 30.01–65.00 (1.18–2.56) | 0/+0.39 (0/+0.015) |
Głębokość wiercenia 6–7×DC
| Średnice wierteł, mm (cale) | Odchyłki wymiaru średnicy otworu, mm (cale) |
| 15.00–18.00 (0.591–0.709) | -0.1/+0.5 (-0.004/+0.020) |
| 18.01–30.00 (0.709–1.18) | -0.1/+0.5 (-0.004/+0.020) |
| 30.01–65.00 (1.18–2.56) | -0.1/+0.5 (-0.004/+0.020) |
Kontrola wymiarowa
Aby uzyskać wąskie tolerancje otworów lub zmienić wielkość narzędzia należy zastosować tuleję mimośrodową. Uwaga! Niezalecane do głębokości 6–7 × DC.

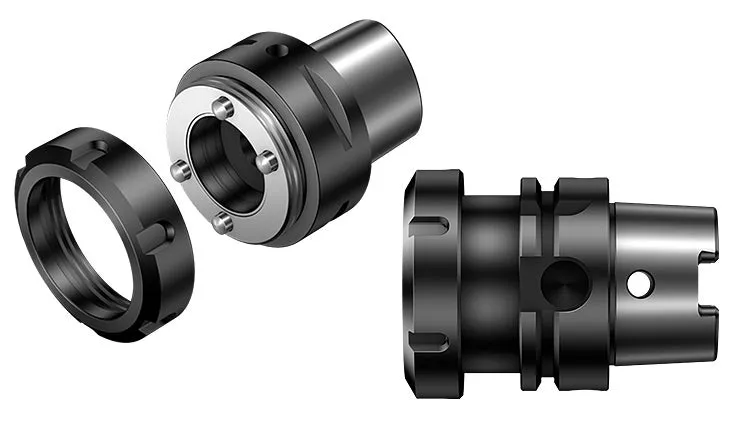

Modułowe złącze wiertarskie (Modular Drilling Interface, MDI)
MDI to stabilne i bardzo precyzyjne złącze wiertarskie. Modułowe złącze między wiertłem i adapterem umożliwia używanie jednego rozmiaru dla kilku średnic wierteł, co zmniejsza zasób magazynowy narzędzi i obniża koszty.
Cztery kołki ustalające umożliwiają dobre przekazywanie momentu obrotowego, dokładność położenia krawędzi skrawającej oraz szybkie i łatwe przygotowanie do pracy.
Dzięki dwóm różnym średnicom trzonka i adaptera możliwe jest podwójne centrowanie ze znaczną dokładnością mocowania. W połączeniu z kołnierzem i powierzchnią stykową między korpusem wiertła i nakrętką można uzyskać większą stabilność, dużą dokładność ruchu obrotowego oraz optymalną powtarzalność.
Złącze po stronie obrabiarki
Coromant Capto®
| Wielkość | Wielkość MDI |
| C3 | 20 |
| C4 | 20, 25, 32 |
| C5 | 20, 25, 32, 40 |
| C6 | 20, 25, 32, 40, 50 |
| C8 | 25, 32, 40, 50 |
HSK-T
| Wielkość | Wielkość MDI |
| 63 | 20, 25, 32, 40 |
| 100 | 25, 32, 40, 50 |
| Wielkość MDI | Średnica wiercenia, mm (cale) | Klucze |
| 20 | 15.00–17.43 (0.591–0.686) | 5680 103-05 |
| 25 | 17.44–25.99 (0.687–1.023) | 5680 103-06 |
| 32 | 26.00–31.99 (1.024–1.259) | 5680 103-07 |
| 40 | 32.00–43.99 (1.260–1.732) | 5680 103-08 |
| 50 | 44.00–59.00 (1.733–2.323) | 5680 103-09 |
Zalecany klucz dynamometryczny: ER-TK-02M
(złącze klucza 16)
Polecamy
Otwarcie na nowe możliwości
Dzięki CoroDrill® DS20 Klient z Meksyku znalazł nowy sposób obróbki swoich przedmiotów. Obejrzyj film i dowiedz się, jak do tego doszło!
Wysoce niezawodne i przewidywalne wiercenie
Wiertło na płytki wymienne 4–7×DC z innowacyjnym korpusem wiertła i konstrukcjami płytek umożliwia wysoce niezawodne i przewidywalne wiercenie.

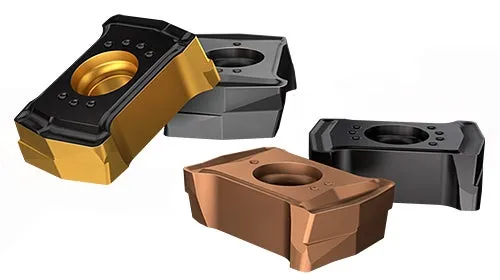

Gatunki płytek wiertarskich
