CoroDrill® DS20
Wiertło na płytki wymienne o długości 4–7×DC, które oferuje najwyższą niezawodność, przewidywalność i doskonałe prędkości posuwu podczas wiercenia.
Historia sukcesu
| Przedmiot obrabiany: | Łożysko |
| Materiał: | P2.5.Z.HT (42CrMo4) hartowany, HB 330 |
| Rodzaj obróbki: | Otwór przelotowy, Ø30 mm (1.18 cala), głębokość: 123 mm (4.84 cala) |
| Obrabiarka: | Pionowe centrum obróbkowe, stożek ISO 50 |
| Chłodziwo: | Emulsja, ciśnienie 20 bar |
+55%
Wzrost trwałości
50%
Skrócenie czasu maszynowego
| Produkt konkurencyjny | CoroDrill® DS20 | |
| Narzędzie | - | DS20-D3000L32-05 |
| Płytka | - | DS20-0407-C-M7 1344 DS20-0407-P-M7W 4334 |
| vc, m/min (ft/min) | 150 (492) | 130 (427) |
| n, obr./min | 1592 | 1379 |
| vf, mm/min (in/min) | 111 (4.37) | 220 (8.66) |
| fn, mm (in) | 0.07 (0.003) | 0.16 (0.006) |
| Czas skrawania, min | 66.2 | 33.4 |
| 33Wydajność skrawania, cm/min (in/min) | 78.75 (4.8) | 156 (9.5) |
| Trwałość, szt./ostrze, m (stopy) | 6 (19.7) | 9.3 (30.5) |
| Wynik: | Dzięki CoroDrill® DS20 klientowi udało się zwiększyć niezawodność procesu, gdyż wzrosły trwałość narzędzia i jego wydajność. |
Historia sukcesu

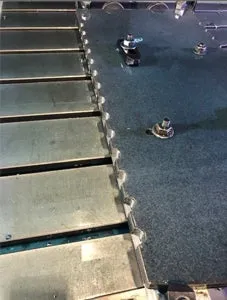

| Przedmiot obrabiany: | Płyta do wymiennika ciepła |
| Materiał: | P1.1.Z.AN, HB 140 |
| Rodzaj obróbki: | Wiercenie w arkuszach blach den sitowych do rur z zagłębieniem 50% Wykonywanie półotworów w płytach o grubości 9.5 mm (3/8 cala) i 15.9 mm (5/8 cala) |
Redukcja kosztów
61%
50%
Skrócenie czasu maszynowego
| Produkt konkurencyjny | CoroDrill® DS20 | |
| Narzędzie | - | DS20-2000L25-04 |
| Płytka | - | DS20-0205-C-M7 1344 DS20-0205-P-M7W 4344 |
| vc, m/min (ft/min) | 113 (371) | 213 (699) |
| n, obr./min | 1800 | 3397 |
| vf, mm/min (in/min) | 90 (3.5) | 170 (7.0) |
| fn, mm (in) | 0.05 (0.002) | 0.05 (0.002) |
| Czas skrawania, min | 9.99992 | 4.99996 |
| Trwałość, szt. przedmiotu | 60 | 60 |
| Wynik: | Klient poszukiwał sposobu na zwiększenie produktywności i redukcję kosztów bez uszczerbku dla jakości otworu. Udało się to osiągnąć dzięki zastosowaniu wiertła CoroDrill® DS20. |

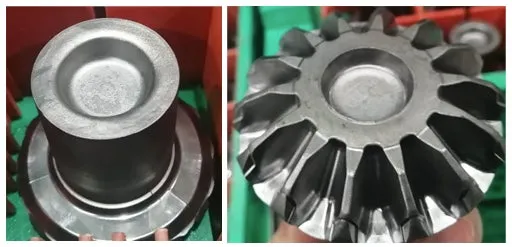

Historia sukcesu
| Przedmiot obrabiany: | Koło zębate półosi |
| Materiał: | P2.4.Z.AN (20CrNi2Mo), HB 150~170 |
| Rodzaj obróbki: | Wiercenie otworu przelotowego, Ø27 +/-0.5 mm (1.06 +/-0.020 cala), głębokość: 70 mm (2.76 cala) |
| Obrabiarka: | Pionowe centrum obróbkowe, BT50 |
| Chłodziwo: | Emulsja, podawane wewnętrznie, 20 bar |
+200%
Wzrost trwałości
| Produkt konkurencyjny | CoroDrill® DS20 | |
| Narzędzie | - | DS20-D2700L32-04 |
| Płytka | - | DS20-0306-C-L5 1344 DS20-0306-P-L5W 4344 |
| vc, m/min (ft/min) | 91.5 (300) | 127 (417) |
| n, obr./min | 1080 | 1500 |
| fn, mm (in) | 0.05/0.11/0.05 (0.002/0.004/0.002) | 0.08/0.05 (0.003/0.002) |
| Trwałość narzędzia, liczba otworów | 200 | 600 |
| Trwałość, m (stopy) | 14 (46) | 42 (138) |
| Wynik: | Klient chciał zwiększyć wydajność wiercenia oraz uzyskać stabilny i bezpieczny proces wiercenia. Dzięki zastosowaniu wiertła CoroDrill DS20 o większej prędkości skrawania i mniejszym posuwie udało się uzyskać doskonałą trwałość narzędzia i dobrą jakość formowania wiórów. |

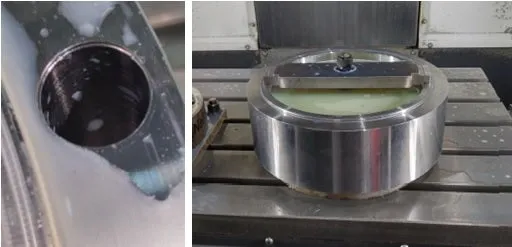

Historia sukcesu
| Przedmiot obrabiany: | Koło zębate pierścieniowe, 14 otworów na przedmiot |
| Materiał: | 42CrMo, P2.5.Z.HT, CMC 02.2, 300 HB |
| Rodzaj obróbki: | Otwór przelotowy, D15, długość: 104 mm (4.09 cala) |
| Obrabiarka: | Pionowe centrum obróbkowe, stożek ISO 40 |
| Chłodziwo: | Emulsja |
+1000%
Wzrost trwałości
+146%
Poprawa produktywności
| Wiertło ze stali szybkotnącej | Sandvik Coromant | |
| Oprawka | D15X7D | DS20-D1500L20-07 |
| Płytka | - | DS20-0104-C-M7 1344 DS20-0104-P-M7W 4334 |
| vc, m/min (ft/min) | 13 (43) | 100 (328) |
| n, obr./min | 276 | 2122 |
| vf, mm/min (in/min) | 69 (2.72) | 170 (6.69) |
| fn, mm (in) | 0.25 (0.0098) | 0.08 (0.0031) |
| Czas skrawania, min | 21.11 | 8.58 |
| 33Wydajność skrawania, cm/min (in/min) | 24 (1.464) | 60 (3.661) |
| Trwałość, szt. | 1 | 10 |
| Trwałość, min | 21.1 | 85.77 |
| Wynik: | Dzięki zastosowaniu CoroDrill® DS20 można zwiększyć produktywność i skrócić czas cyklu, jednocześnie uzyskując znacznie mniejszą chropowatość powierzchni. |
Success Case
| Component: | Connecting rod, 4 holes/component |
| Material: | Steel, P2.5.Z.HT, 230 HB |
| Operation: | Through hole, D: 29 mm (1.142 inch), hole depth: 100 mm (3.937 inch) |
| Machine: | Horizontal machining center, HSK100 |
| Coolant: | Emulsion |
+233%
Tool life
Tool life
|
| Competitor | Sandvik Coromant |
| Tool | - | DS20-D2900L32-04 |
| Insert | - | DS20-0407-C-M7 1344 DS20-0407-P-M7W 4334 |
| vc, m/min (ft/min) | 140 (459) | 130 (427) |
| n, rpm | 1537 | 1428 |
| vf, mm/min (in/min) | 235 (9.25) | 236 (9.29) |
| fn, mm (inch) | 0.153 (0.0060) | 0.165 (0.0065) |
| Time in cut, min | 26 | 25 |
| MRR, cm3/min (in3/min) | 155 (9.46) | 156 (9.52) |
| Tool life, m/edge (ft/edge) | 4 (13.12) | 10 (32.8) |
| Tool life, components/insert | 30 | 100 |
| Result: | Maintaining a similar removal rate, CoroDrill® DS20 was able to achieve a tool life increase of 233% per insert compared to the solution in place. | |

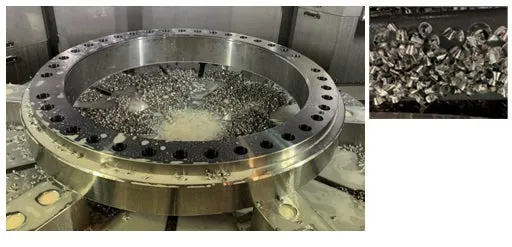

Success Case
| Component: | Gear ring, 91 holes/component |
| Material: | 34CrMoNi4, P2.5.Z.HT, 240 HB |
| Operation: | Through hole, Ø 39 mm (1.54 inch), depth: 229 mm (9 inch) |
| Machine: | Vertical machining center, ISO 50 taper, 20 bar (290 PSI) |
+100%
Tool life
Tool life
+84%
Increased productivity
Increased productivity
|
| Competitor | Sandvik Coromant |
| Tool | - | DS20-D3900L40-06 |
| Insert | - | DS20-0508-C-M7 1344 DS20-0508-P-M7W 4334 |
| vc, m/min (ft/min) | 104 (341) | 160 (525) |
| n, rpm | 850 | 1300 |
| vf, mm/min (in/min) | 0.127 (0.005) 0.08 (0.003) at entry/exit, 3 mm (0.118 inch) | 0.152 (0.006) 0.11 (0.004) at entry, 3 mm (0.118 inch) 0.06 (0.002) at exit, 5 mm (0.197 inch) |
| Time in cut, min | 127.4 | 69.2 |
| MRR, cm3/min (in3/min) | 129 (7.87) | 237 (14.5) |
| Tool life, pcs | Unstable tool life, approximately 1/4 ring per insert edge | 1/2 ring per tool insert edge |
| Result: | With CoroDrill® DS20, the customer obtained a secure and predictable drilling process with good surface quality, better tool life and less insert set-up time. | |
| Competitor | Sandvik Coromant | |
| Tool | D22, special tool | DS20-D2200L25-05 |
| Insert | - | DS20-0205-C-M7 1144
DS20-0205-P-M7W 4344 |
| vc, m/min (ft/min) | 120 (394) | 150 (492) |
| n, rpm | 1736 | 2170 |
| vf, mm/min (in/min) | 104 (4.09) | 174 (6.85) |
| fn, mm (inch) | 0.06 (0.0024) | 0.08 (0.0031) |
| Time in cut, min | 0.88 | 0.53 |
| MRR, cm3/min (in3/min) | 79.2 (4.83) | 132 (8.06) |
| Tool life, pcs | 250 | 250 |
| Tool life, min | 220.78 | 132.47 |
| Result: | With CoroDrill® DS20, the customer increased productivity and decreased cycle time and tool set-up time. | |
| CoroDrill® 880 | CoroDrill® DS20 | |
| Tool | 880-D2200L25-04 | DS20-D2200L25-05 |
| Insert | 880-04 03 05H-C-GR 1044 880-04 03 W05H-P-GM 4324 | DS20-0205-C-M7 1344 DS20-0205-P-M7W 4334 |
| vc, m/min (ft/min) | 130 (427) | 156 (512) |
| n, rpm | 1880 | 2250 |
| vf, mm/min (in/min) | 190 (7.48) | 250 (9.84) |
| fn, mm (inch) | 0.10 (0.0039) | 0.11 (0.0043) |
| Time in cut, min | 12.85 | 9.77 |
| MRR, cm3/min (in3/min) | 144 (8.786) | 190 (11.592) |
| Tool life, holes | 132 | 132 |
| Tool life, min | 51.4 | 39.0 |
| Result: | With CoroDrill® DS20, the customer was able to drill the same amount of holes in shorter time and thereby increase productivity and reduce the cycle time. | |
