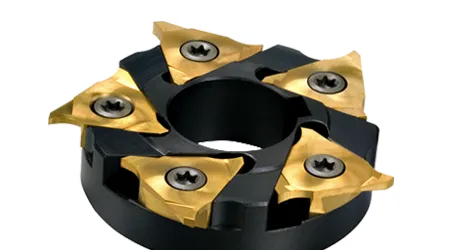

CoroMill® 328

Uniwersalny frez, który może być stosowany do wykonania różnego rodzaju rowków, gwintów i fazowań; obróbka elementów mimośrodowych np. obudów skrzyni biegów oraz masywnych podzespołów, głównie na centrach obróbkowych i uchwytach napędzanych w tokarkach.

Zalety

• Bezpieczne i stabilne mocowanie płytek w gniazdach
• Ekonomiczna płytka z trzema krawędziami skrawającymi
• Duży asortyment płytek do rowków pod pierścienie osadcze, kanałków, gwintów itp.
• Małe siły skrawania
• Ostre, precyzyjnie szlifowane płytki
• Możliwość wykonania gwintów o takiej samej podziałce (skoku), ale różnej średnicy, za pomocą jednego narzędzia
• Doskonale nadają się do obróbki zarówno zewnętrznej, jak i wewnętrznej

Cechy

• Oprawki w czterech wielkościach, taka sama wielkość płytki
• Ostre krawędzie do wykonywania rowków wysokiej jakości bez zadziorów
• Jeden gatunek; Gatunek GC1025 z pokryciem nakładanym metodą PVD do wszystkich materiałów
• Duża liczba krawędzi skrawających dla zwiększenia opłacalności obróbki

Zastosowania

• Frezowanie gwintów
• Wykonywanie rowków
• Rowki pod pierścienie osadcze w otworach o średnicy co najmniej 39 mm (1.535 cala)

Obszar zastosowań wg ISO

Zalecenia

Programując wartość posuwu należy wziąć pod uwagę różnicę między posuwem w osi i na obwodzie narzędzia, aby nie przekroczyć zalecanego zakresu. Należy zadbać o zaprogramowanie kompensacji w promieniowej, co zapewni prawidłowy posuw.

Asortyment produktów

• Płytki do wykonywania rowków pod pierścienie osadcze i fazowania w ramach jednej operacji, szerokości 1.1–5.15 mm.
• Płytki do wykonywania rowków pod pierścienie osadcze, szerokości 1.30-5.15 mm
• 2 -8 płytek, każda z trzema krawędziami skrawającymi - wysoka produktywność i ekonomiczność
• Z mocowaniem Weldon (B), trzpieniowym (Q) i otworem z rowkiem wpustowym (S)

Płytka:

Wykonywanie rowków zwykłych i rowków pod pierścienie osadcze	​​​Rowki pod pierścienie osadcze z fazowaniem	Frezowanie zarysu gwintów
		Podziałka 1.5–6 mm (16-4 zw/cal) Niepełny zarys Zarys V 60° 60° metryczny (pełny zarys) UN 60°
