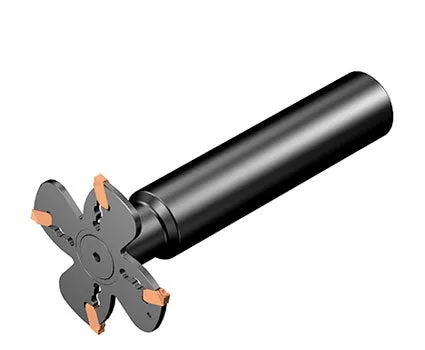

CoroMill® QD
Bezpieczne frezowanie rowków i odcinanie
Obróbka głębokich rowków
| Materiał | C 45 (CMC 02.1) (P2.1.Z.AN) |
| Rodzaj obróbki | Obróbka głębokich rowków |
| Obrabiarka | MCM |
+1518%
PRODUKTYWNOŚĆ
-160 GODZ.
CZAS PRACY OBRABIARKI
(Oszczędności/rok 11023 €)
CoroMill QD ® | Produkt konkurencyjny | |
| Narzędzie | QD-E-063A25-M | Frez ze stali szybkotnącej o śr. 63 |
| Płytka | QD-NE-0200-020E-PM 1130 | |
| DC mm (cale) | 63 (2.5) | 63 (2.5) |
| zn | 4 | |
| n, obr./min | 1000 | 101 |
| vc m/min (stopy/min) | 198 (650) | 20 (66) |
| vf mm/min (cale/min) | 500 (19.68) | 30 (1.18) |
| fz mm/ostrze (cale/ostrze) | 0.13 (0.0051) | 0.03 (0.0012) |
| ap mm (cale) | 2 (0.08) | 2 (0.08) |
| ae mm (cale) | 6 (0.24) | 6 (0.24) |
| Czas skrawania jednego przedmiotu (min) | 1.2 min | 20 min |
| Trwałość | 75 przedmiotów | 10 przedmiotów |
| Trwałość, m (stopy) | 45 (163.4) | 6 (70.9) |
Obróbka głębokich rowków
| Przedmiot obrabiany | Przegub |
| Materiał | C 45 (CMC 02.1) (P2.1.Z.AN) |
| Rodzaj obróbki | Obróbka głębokich rowków |
| Obrabiarka | Okuma (BT 50 VMC) |
+430%
PRODUKTYWNOŚĆ
-28 GODZ.
CZAS PRACY OBRABIARKI
(Oszczędności/rok 2352 €)
| ®CoroMill QD | Produkt konkurencyjny | |
| Narzędzie | QD-GC160X40-M | |
| Płytka | QD-NG-0300-020E-PM 1030 | |
| DC mm (cale) | 160 (6.3) | 160 (6.3) |
| zn | 12 | 10 |
| n, obr./min | 398 | 298 |
| vc m/min (stopy/min) | 200 (656) | 150 (492) |
| vf mm/min (cale/min) | 480 (18.898) | 180 (7.087) |
| hex mm (cale) | 0.09 (0.0035) | 0.035 (0.0014) |
| fz mm/ostrze (cale/ostrze) | 0.1 (0.0039) | 0.06 (0.0024) |
| ap mm (cale) | 3 (0.118) | 3 (0.118) |
| ae mm (cale) | 44.5 (1.752) (1 przejście) | 15 (0.591) (3 przejścia) |
| Czas skrawania/przedmiot | 0.25 min | 1.33 min |
| Trwałość | 415 przedmiotów | 90 przedmiotów |
| Trwałość, m (stopy) | 49.8 (163.4) | 21.6 (70.9) |
Odcinanie (Ae: 30 mm, długość: 76 mm)
| Przedmiot obrabiany | TSC315 - hak |
| Materiał | C45 (CMC 02.1) (P2.1.Z.AN) |
| Rodzaj obróbki | Odcinanie (Ae: 30 mm, długość: 76 mm) |
| Obrabiarka | Mori-Seiki NH5000 (BT 40) HMC |
+350%
PRODUKTYWNOŚĆ
-258 GODZ.
CZAS PRACY OBRABIARKI
(Oszczędności/rok 340 098 €)
| ®CoroMill QD | Produkt konkurencyjny | |
| Narzędzie | QD-G-160X40-M | |
| Płytka | QD-NG-0300-020E-PM 1030 | |
| DC mm (cale) | 160 (6.3) | 160 (6.3) |
| zn | 12 | 10 |
| n, obr./min | 300 | 239 |
| vc m/min (stopy/min) | 151 (495) | 120 (394) |
| vf mm/min (cale/min) | 300 (11.811) | 65 (2.560) |
| hex mm (cale) | 0.06 (0.0033) | 0.02 (0.0008) |
| fz mm/ostrze (cale/ostrze) | 0.083 0.0033) | 0.03 (0.0012) |
| ap mm (cale) | 3 (0.118) | 3 (0.118) |
| ae mm (cale) | 20 (0.787) | 20 (0.787) |
| Czas jednostkowy (min) | 0.68 | 3.11 |
| Trwałość | 177 przedmiotów | 65 przedmiotów |
| 200 minut | 120 minut | |
| Trwałość, m (stopy) | 36 (118.1) | 13 (42.7) |
Odcinanie (Ae: 30 mm, długość: 76 mm)
| Przedmiot obrabiany | TSC315 - hak |
| Materiał | C45 (CMC 02.1) (P2.1.Z.AN) |
| Rodzaj obróbki | Odcinanie (Ae: 30 mm, długość: 76 mm) |
| Obrabiarka | Mori-Seiki NH5000 (BT 40) HMC |
+281%
PRODUKTYWNOŚĆ
-77 GODZ.
CZAS PRACY OBRABIARKI
(Oszczędności/rok 6320 €)
| ®CoroMill QD | Produkt konkurencyjny | |
| Narzędzie | QD-GC100X22-M | |
| Płytka | QD-NG-0300-020E-PM 1030 | |
z n | 8 | 10 |
| n, obr./min | 640 | 750 |
c v m/min (stopy/min) | 200 (656) | 188 (617) |
f vmm/min (cale/min) | 560 (22.047) | 180 (7.087) |
ex h mm (cale) | 0.1 (0.0039) | 0.04 (0.0016) |
z f mm/ostrze (cale/ostrze) | 0.11 (0.0043) | 0.05 (0.0020) |
p a mm (cale) | 3 (0.118) | 4 (0.157) |
e a mm (cale) | 30 (1.181) (1 przejście) | 15 (0.591) (2 przejścia) |
| Czas skrawania/przedmiot | 0.32 min | 1.22 min |
| Trwałość | 180 przedmiotów | 50 przedmiotów |
| Trwałość, m (stopy) | 32.26 (105.8) | 10.98 (36.0) |
