การเป็นตัวแทนเฉพาะ
พร้อมจําหน่ายภายในหนึ่งสัปดาห์
จำนวนบรรจุ: 1

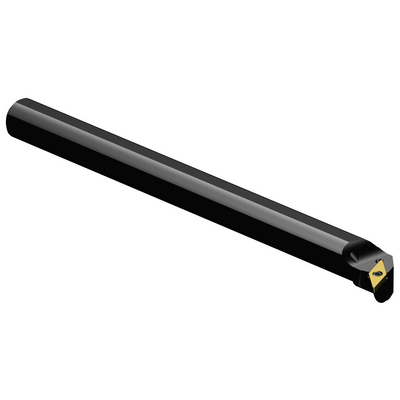

ISO: A16R-SVQBL 11-E
รหัสวัสดุ: 5937367
EAN: 25937367
ANSI: A16R-SVQBL 11-E
ภาพประกอบทางเทคนิค
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
107.5 °
มุมนำของเครื่องมือ(PSIR)
-17.5 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
VBMT 110204/ VCMT 110204
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 16
มุมไล่ระดับสูงสุด
(RMPX)
35 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
22 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
24 mm
ระยะยื่นสูงสุด
(OHX)
64 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric entry
แรงดันน้ำหล่อเย็น(CP)
40 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
16 mm
ความสูงของด้าม(H)
15 mm
ความยาวใช้งาน(LF)
200 mm
ความกว้างใช้งาน(WF)
13 mm
ความสูงใช้งาน(HF)
0 mm
เส้นผ่านศูนย์กลางของตัวเครื่องมือ(BD)
16 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
-6.686 °
แรงบิด(TQ)
0.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.248 kg
รหัสหลักของเม็ดมีด(MIID)
VBMT 11 02 04
ความยาวโดยรวม(OAL)
200 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
16/2/11
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
11.1
Części robocze do frezowania czołowego z wysokimi posuwami
Do różnych materiałów o twardości ≤ 48 HRc
Zakres zastosowań
- Frezowanie czołowe z dużym posuwem
- Obróbka zgrubna z wysokim posuwem przedmiotów w 3D
Cechy i korzyści
Ograniczone ugięcie
- Geometria czoła przystosowana do wysokich posuwów zapewnia oddziaływanie sił skrawania głównie w kierunku zbliżonym do kierunku osi obrotu narzędzia
Wysoka wydajność skrawania
- Ponad dwukrotnie większy posuw na ostrze w porównaniu do innych frezów trzpieniowych, dzięki geometrii czoła przystosowanej do wysokich posuwów
- Narzędzia dostępne z wewnętrznym doprowadzeniem chłodziwa
Dodatkowe informacje
Klientom pragnącym dostosować parametry narzędzia z asortymentu standardowego do własnych wymogów proponujemy usługę Tailor Made, patrz oferta rozwiązań Niestandardowych
Oferujemy usługę regeneracji tego typu narzędzi
Jak znaleźć właściwy produkt, posługując się oznaczeniem
Wyszukać typ narzędzia (TSYC):
- Narzędzia monolityczne: 316..HM..P lub A316..HM..P (cale)
- Chłodziwo doprowadzane wewnętrznie: 316..HM..C..P lub A316..HM..C..P (cale)
Przykład: 316-10HM450C10015P 1030
