CoroTap® 100
CoroTap 100 to seria gwintowników z prostym rowkiem wiórowym, zoptymalizowanych pod kątem obróbki materiałów generujących krótkie wióry z grup ISO K, ISO N i ISO H. Konstrukcja z łamaczem wiórów jest odpowiednia do obróbki materiałów z grupy ISO P generujących długie wióry. Gwintowniki nadają się do otworów przelotowych i nieprzelotowych.
Otwór
Do podstawowego obliczenia wielkości otworu należy stosować odpowiednie wzory dla gwintowników.
Przedmiot obrabiany
Analizując warunki wstępne obróbki wiertarskiej, należy zwrócić uwagę na materiał, z którego jest wykonany obrabiany przedmiot, kształt przedmiotu i wielkość partii.
Obrabiarka
Cechy obrabiarki mają wpływ na: Zawsze należy uwzględnić:
Mocowanie narzędzia
Konstrukcja oprawki CoroChuck 970 zapewnia stabilność i precyzję gwintowania dowolnych materiałów. Zwiększa trwałość gwintowygniataka, poprawia jakość powierzchni i gwarantuje najwyższe bezpieczeństwo obróbki.
Uwagi dotyczące zastosowania, CoroTap® 100 -PM
Chłodziwo
- Wymagane jest chłodziwo
- Nie jest kompatybilny z MQL (minimalne smarowanie)
- Właściwe stężenie chłodziwa, przepływ oraz ciśnienie są kluczowe dla skutecznego usuwania wiórów oraz utrzymania jakości i wykończenia gwintu

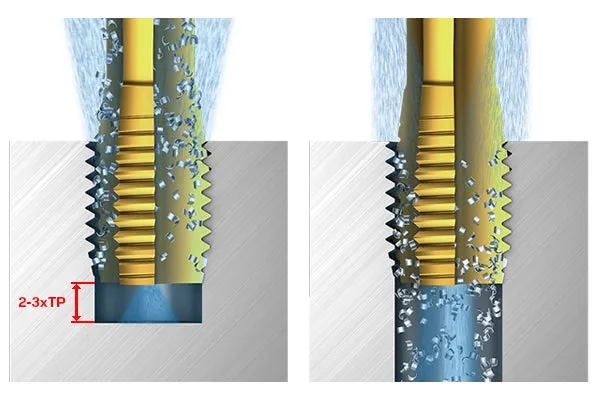

- Do otworów nieprzelotowych stosować wewnętrzne podawanie chłodziwa
- Należy zachować ostrożność podczas podawania chłodziwa zewnętrznego lub przez tuleję zaciskową, ponieważ może to wepchnąć wióry z powrotem do otworu lub rowków
- W przypadku otworów przelotowych należy stosować zewnętrzne podawanie chłodziwa przez tuleję zaciskową i/lub zewnętrzne dysze
- Jeśli to możliwe, zmniejsz luz na dnie otworu do 2–3×TP, aby ograniczyć do minimum resztki wiórów na dnie otworu
Konfiguracje obrabiarki
- Brak linii śrubowej na gwintownikach do usuwania wiórów, więc w otworach zawsze pozostaną resztki wiórów
- Może to być lepszy kompromis niż zagnieżdżanie na gwintowniku, powodujące katastrofalne pęknięcia
- Nadaje się do konfiguracji poziomych
- Konfiguracje pionowe:
- Może być konieczne ręczne usuwanie wiórów
- Podejmij działania mające na celu zminimalizowanie resztek wiórów poprzez optymalizację doprowadzenia chłodziwa, głębokości wiercenia, odstępu i wersji z fazą E jako alternatywnego rozwiązania
- Aby uzyskać optymalną wydajność, należy stosować sztywny cykl gwintowania (np. Fanuc M29) z uchwytami sztywnymi lub SynchroFlex® (np. CoroChuck® 970)
