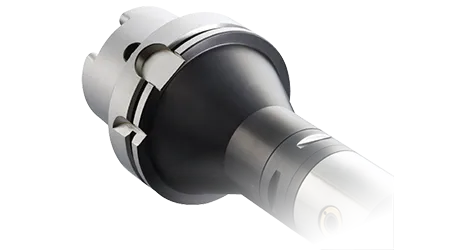

Funkcja wyważania złącza HSK
Firma Sandvik Coromant oferuje otwory na pastylkę RFID we wszystkich narzędziach HSK spełniające dzisiejsze wymogi Przemysłu 4.0. Jeśli narzędzie HSK posiada własność „Wyważenia konstrukcyjnego”, wyważanie złącza zostało zmienione po ostatniej korekcie normy ISO. Wyważanie następuje głównie w rowku chwytaka produktu. W przypadku HSK40 i HSK50 dodatkowe wyważanie następuje w obszarze kołnierza.
Funkcje wyważania złączy HSK63–HSK160
Funkcje wyważania złączy HSK40–HSK50
Ponowne wyważanie po dodaniu nośnika danych
Po dodaniu nośnika danych do otworu pastylki RFID konieczne jest ponowne wyważenie złącza w celu przywrócenia równowagi w adapterze. Podczas rozmieszczania otworów wyważających należy rozważyć różne aspekty w zależności od rozmiaru HSK. Dla nośnika danych o zakładanej masie 700 mg (0.025 oz) należy rozważyć poniższe dane. W przypadku odmiennej masy należy ponownie obliczyć wartości.
HSK40

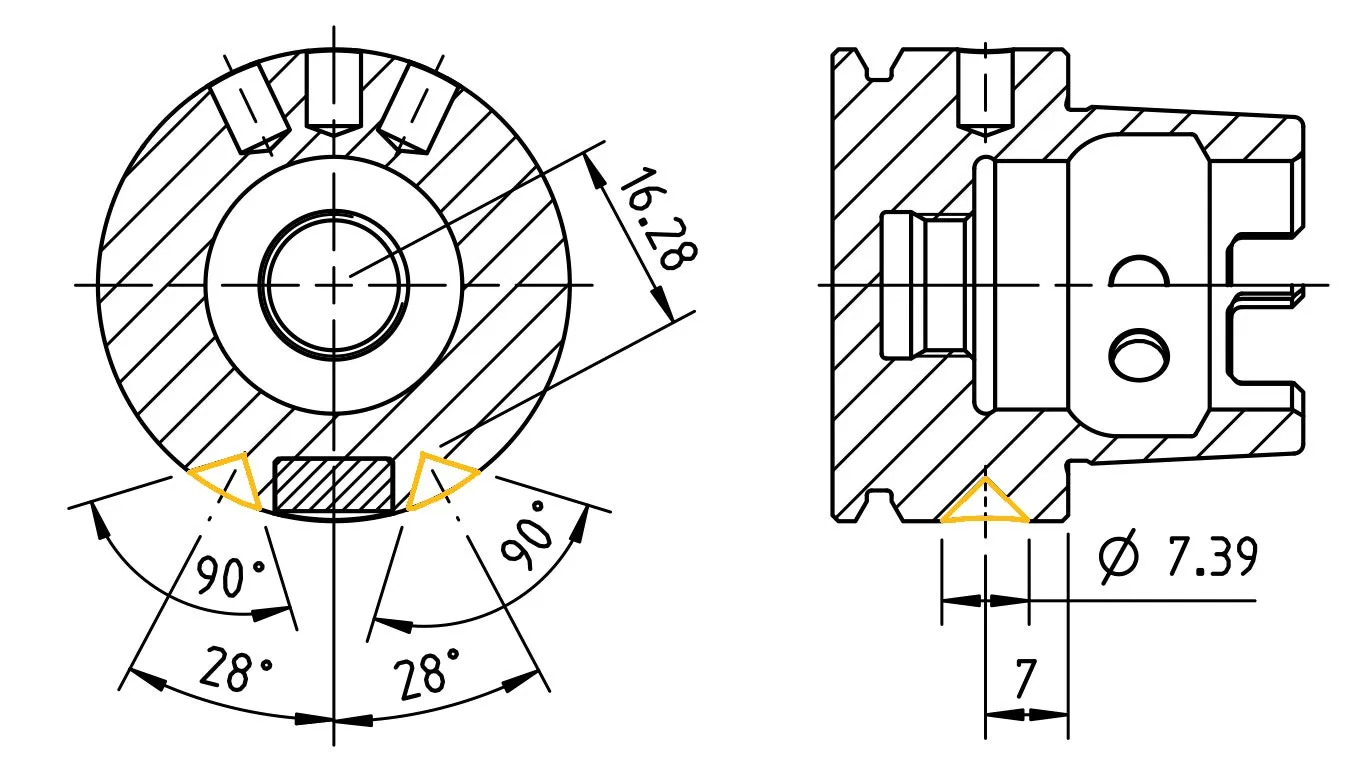

Ponowne wyważanie należy wykonać za pomocą nawiercenia wiertłem z kątem wierzchołkowym 90° i średnicy 7.39 mm (0.291 cala). Odległość między środkiem otworu i środkiem złącza musi wynosić 16.28 mm (0.641 cala).
Położenie kątowe otworów to 28° względem środka otworu na pastylkę RFID. Odległość od bazy długości programowej musi być taka sama, jak od środka otworu na pastylkę RFID (7 mm / 0.276 cala).
HSK50–HSK160

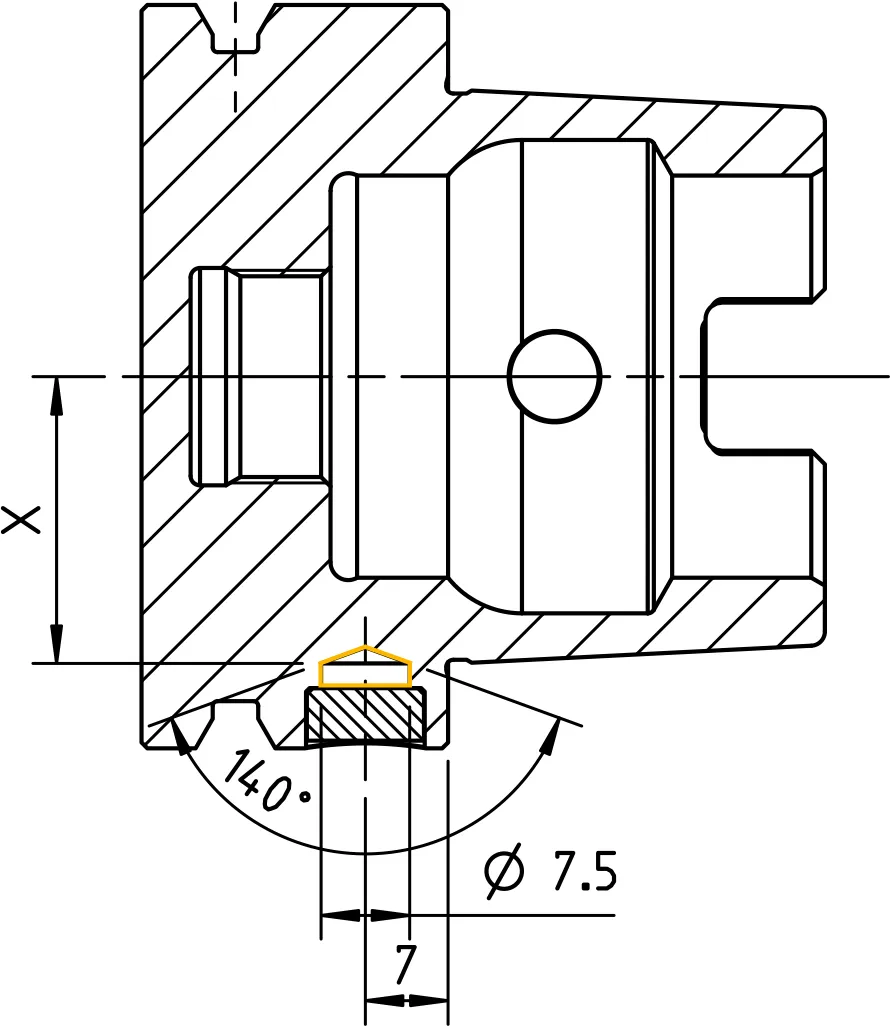

Ponowne wyważanie należy wykonać na dnie otworu na pastylkę RFID. Potrzebne jest wiertło z końcówką o kącie 140° o średnicy 7.5 mm (0.295 cala). Zgodnie z poniższą tabelą, długość wiercenia zależy od rozmiaru złącza HSK:
- X: odległość od środka złącza do dna otworu o średnicy 7.5 mm (0.295 cala)
| Wielkość złącza | X | |
| mm | cale | |
| HSK50 | 17.55 | 0.691 |
| HSK63 | 24.28 | 0.956 |
| HSK80 | 32.98 | 1.298 |
| HSK100 | 43.03 | 1.694 |
