Narzędzia do obrabiarek z przesuwną głowicą
W dziedzinie inżynierii precyzyjnej opanowanie produkcji tysięcy skomplikowanych przedmiotów wymaga nie tylko umiejętności, ale także właściwych narzędzi. Nasz szeroki wybór opcji narzędziowych został starannie opracowany w celu zwiększenia możliwości obrabiarek z przesuwną głowicą, zapewniając optymalną wydajność i efektywność. Od skomplikowanych przedmiotów po złożone projekty, nasz wszechstronny asortyment umożliwia precyzyjne i łatwe stawienie czoła każdemu wyzwaniu produkcyjnemu, maksymalizując produktywność i sukces na konkurencyjnym rynku obrabiarek przesuwną głowicą.
Systemy narzędziowe

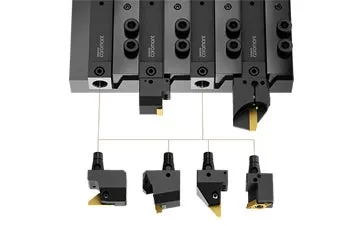

System mikrouchwytów QS™
- Szybkowymienny, modułowy system narzędziowy do obrabiarek z przesuwną głowicą
- Łatwość podłączenia z funkcją podawania chłodziwa
- Głowice skrawające do toczenia ogólnego, przecinania i toczenia rowków oraz gwintów
System mocowania QS™
- Szybkowymienny system trzonków do obrabiarek z głowicami przesuwnymi
- Dostępny z funkcją precyzyjnego podawania chłodziwa, co poprawia kontrolę wiórów, trwałość i jakość obrabianego przedmiotu
Toczenie zewnętrzne
CoroTurn® 107
- Toczenie i obróbka kształtowa
- Średnica: 6–40 mm (0.236–1.57 cala)
- RE ≥0.02 mm (0.0008 cala)
CoroCut® XS
- Toczenie wzdłużne, profilowanie i toczenie wsteczne
- Średnica: 1–8 mm (0.040–0.315 cala)
- RE ≥0.03 mm (0.001 cala)
Przecinanie
CoroCut® 2
- Średnica: 12–32 mm (0.5–1.25 cala)
- Szerokość skrawania: ≥1,5 mm (0,06 cala)
CoroCut® XS
- Średnica: <8 mm (0.315 cala)
- Szerokość skrawania: ≥0.7 mm (0.03 cala)
CoroCut® 3
- Średnica: 6–12 mm (0.24–0.5 cala)
- Szerokość skrawania: ≥1 mm (0.04 cala)
CoroCut® 1-2
- Średnica: 12–32 mm (0.5–1.25 cala)
- Szerokość skrawania: ≥1,5 mm (0,06 cala)
CoroCut® QD
- Średnica: ≥20 mm (0.79 cala)
- Szerokość skrawania: ≥1 mm (0.04 cala)

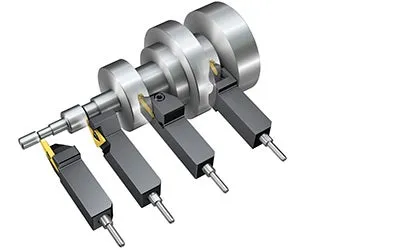

Toczenie rowków zewnętrznych
CoroCut® 2
- Średnica: 12–32 mm (0.5–1.25 cala)
- Szerokość skrawania: ≥1,5 mm (0,06 cala)
CoroCut® XS
- Maks. głębokość skrawania: 1.3–3.7 mm (0.05–0.15 cala)
- Szerokość skrawania: 0.5–2.5 mm (0.02–0.098 cala)
CoroCut® 3
- Max. głębokość skrawania: 3–6 mm (0.12–0.24 cala)
- Szerokość skrawania: 0.5–3.18 mm (0.02–0.12 cala)
CoroCut® 1-2
- Max. głębokość skrawania: 6–16 mm (0.24–0.63 cala)
- Szerokość skrawania: 1.5–3 mm (0.06–0.13 cala)
CoroCut® QD
- Max. głębokość skrawania: >16 mm (0.63 cala)
- Szerokość skrawania: 1–3 mm (0.04–0.12 cala)

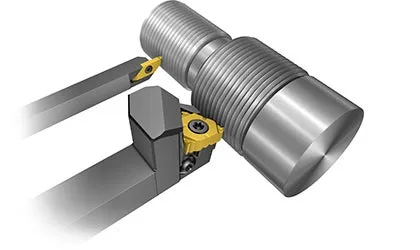

Toczenie gwintów zewnętrznych
CoroThread® 266
- Większość zarysów gwintów
- Zarysy wielo- lub jednopunktowe
- Średnica: 8–40 mm (0.315–1.57 cala)
CoroCut® XS
- Zarysy gwintów: M, UN, NPT, WH, profil V
- Średnica: 1–8 mm (0.040–0.315 cala)

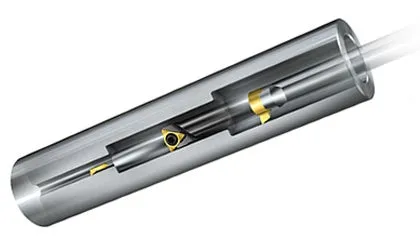

Toczenie wewnętrzne
CoroTurn® XS
- Toczenie wzdłużne, profilowanie, wytaczanie wsteczne
- Min. średnica otworu: 0.3 mm (0.012 cala)
CoroTurn® 107
- Toczenie, profilowanie
- Min. średnica otworu: 6 mm (0.236 cala)
CoroCut® MB
- Toczenie wzdłużne, profilowanie, wytaczanie wsteczne
- Min. średnica otworu: 10 mm (0.394 cala)

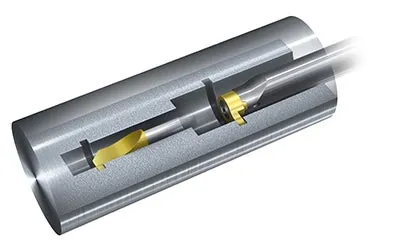

Toczenie rowków wewnętrznych
CoroTurn® XS
- Maks. głębokość skrawania: 2.5 mm (0.100 cala)
- Szerokość skrawania: 0.78 mm (0.031 cala)
- Min. średnica otworu: 4.2 mm (0.165 cala)
CoroCut® MB
- Maks. głębokość skrawania: 8 mm (0.315 cala)
- Szerokość skrawania: 0.73 mm (0.029 cala)
- Min. średnica otworu: 10 mm (0.394 cala)

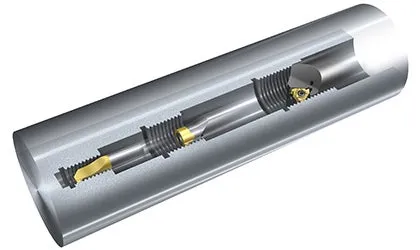

Toczenie gwintów wewnętrznych
CoroThread® 266
- Skoki: 0,5–8 mm (32–3 zwoje/cal)
- Min. średnica otworu: 12 mm (0,472 cala)
- Zarysy gwintów: M, UN, WH, PT, NT, NF, RN, MJ, UNJ, TR, AC, SA
CoroTurn® XS
- Skoki: 0,5–3 mm (32–16 zwojów/cal)
- Min. średnica otworu: 4 mm (0.157 cala)
- Zarysy gwintów: M, UN, WH, NPT, TR i V
CoroCut® MB
- Skoki: 0,5–3 mm (32–8 zwojów/cal)
- Min. średnica otworu: 10 mm (0.394 cala)
- Zarysy gwintów: M, UN, NPT, TR, AC, SA
T-max® U-lock

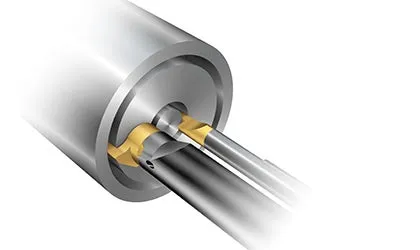

Toczenie rowków czołowych
CoroTurn® XS
- Min. średnica rowka: 6 mm (0.24 cala)
- Max. głębokość skrawania: 2–30 mm (0.08–1.18 cala)
- Szerokość skrawania: 1–5 mm (0.04–0.2 cala)
CoroCut® MB
- Min. średnica rowka: 12 mm (0.47 cala)
- Max. głębokość skrawania: 1,5–10 mm (0.06–0.394 cala)
- Szerokość skrawania: 1–4 mm (0.04–1.57 cala)

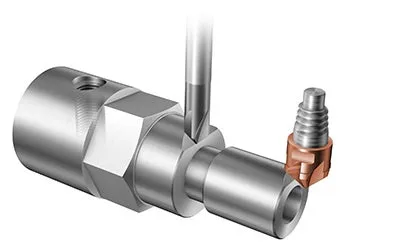

Fazowanie
CoroMill® Plura
- Kąty fazy: 45° i 60°
- Promienie zaokrąglenia krawędzi obrabianego przedmiotu: 0.5–6.0 mm (0.020–0.236 cala)
Frez CoroMill® 316
- Kąty fazy: 15°, 30°, 45°, 49° i 60°
- Promienie fazowania wypukłego przedmiotu: 1.5–8.0 mm (0.059–0.315 cala)
Frez CoroMill® 326
- Kąt fazy: 45°
- Min. średnica otworu: 5.8 mm (0.228 cala)

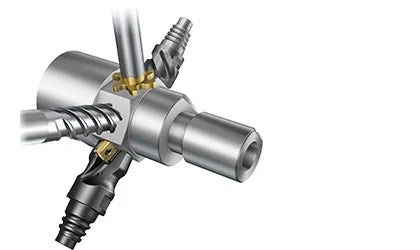

Frezowanie czołowe
CoroMill® Plura
- Frezy czołowe do wysokich posuwów
- Średnica frezu: 4–20 mm (0.157–0.787 cala)
Frez CoroMill® 316
- Frezy czołowe do wysokich posuwów
- Średnica frezu: 10–25 mm (0.375–1.00 cala)
Frez CoroMill® 327
- Średnica frezu: 20–32 mm (0.75–1.25 cala)
Frez CoroMill® 490
- Średnica frezu: 20–32 mm (0.75–1.25 cala)

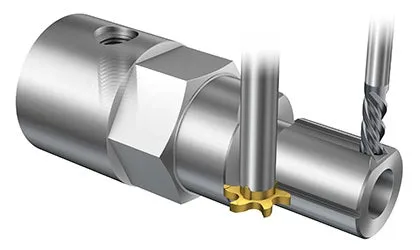

Frezowanie rowków
CoroMill® Plura
- Szerokość rowka: 0.4–25 mm (0.016–0.984 cala)
Frez CoroMill® 327
- Szerokość rowka: 0.7–5.15 mm (0.028–0.203 cala)

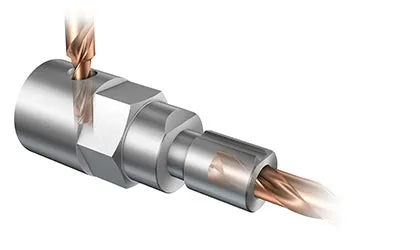

Wiercenie

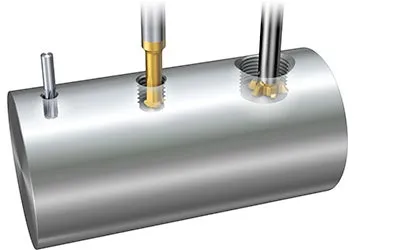

Frezowanie gwintów

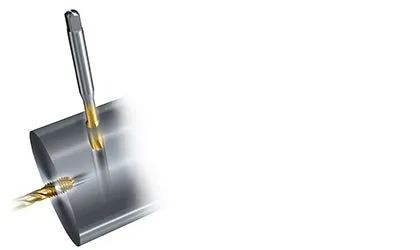

Gwintowanie
CoroTap® -K

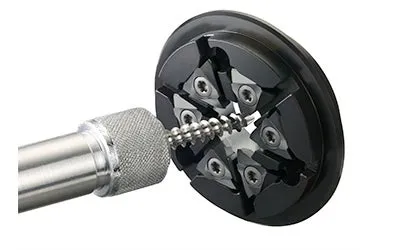

Frezowanie obiegowe gwintów
Frez CoroMill® 325
- Średnica śruby: 3–10 mm (0.118–0.394 cala)
- Zarysy gwintów: HA i HB
Polecamy
Katalog: Narzędzia do automatów tokarskich z przesuwną głowicą
Ten katalog pozwoli Państwu zapoznać się z wszechstronnym asortymentem precyzyjnych narzędzi do obróbki małych przedmiotów w obrabiarkach z przesuwną głowicą.
Pełne wykorzystanie obrabiarek

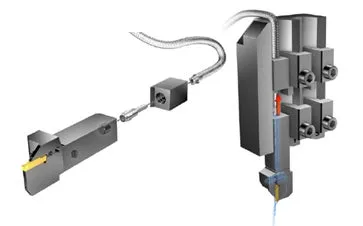

System mocowania QS™ umożliwia szybką wymianę oprawek tokarskich w automatach z przesuwną głowicą. Ten system oprawek, ograniczników i klinów zapewnia stabilne mocowanie narzędzia oraz bezpieczeństwo, powtarzalność i dokładność ustawienia płytki.
Rozwiązania dla przemysłu medycznego
Do obróbki implantów medycznych konieczne są narzędzia spełniające niezwykle wysokie wymagania techniczne. Oferujemy szeroki asortyment zaawansowanych rozwiązań narzędziowych i obróbkowych do produkcji implantów medycznych. Pozwalają one zmieścić się w zakresie dokładnych specyfikacji, nawet w przypadku materiałów trudno skrawalnych.
Jak uzyskać najlepszy wynik obróbki?
Zalecane narzędzia
Szukasz odpowiedniego narzędzia dla konkretnego zadania? Za pomocą CoroPlus® ToolGuide, na dowolnym urządzeniu cyfrowym można szybko uzyskać dokładne zalecenia dotyczące narzędzi.
Znajdź odpowiedni klin QS™
Potrzebujesz pomocy przy wyszukiwaniu odpowiedniego klinu QS™ do Twojej obrabiarki z przesuwną głowicą? Dopasuj klin i oprawkę do marki i modelu obrabiarki.
Wiedza dzięki e-learning
Chcesz dowiedzieć się, w jaki sposób zwiększyć produktywność i korzystać z narzędzi? Poznaj podstawy obróbki skrawaniem w ramach naszego programu e-learningu.
Konfiguracje obrabiarki
Skorzystaj ze wskazówek na temat konfiguracji obrabiarek z przesuwną głowicą i innych przydatnych informacji o obrabiarkach tego typu.
Mikrowiertła
Mikrowiertła pełnowęglikowe oraz z polikrystalicznego diamentu (PCD), doskonale nadają się do precyzyjnej obróbki małych elementów
Sposób użytkowania Coromant EH
Skorzystaj ze wskazówek na temat momentu obrotowego, obszaru zastosowań i innych wartościowych informacji związanych z modułowym systemem Coromant EH.
