CoroTurn® Prime
Toczenie we wszystkich kierunkach

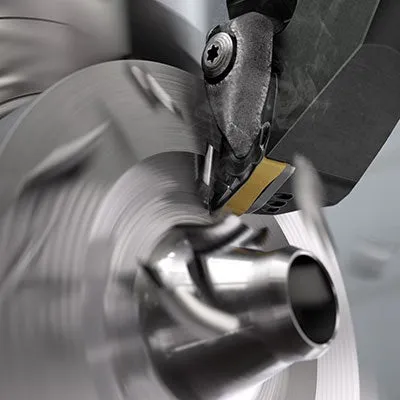

Niezwykła produktywność podczas toczenia wewnętrznego
Dzięki zastosowaniu głowicy CoroTurn® Prime SL metoda PrimeTurning™ może być stosowana do toczenia wewnętrznego. Możliwość obróbki ruchem posuwowym w kierunku od wnętrza otworu do jego wylotu zapewnia doskonały przebieg odprowadzania i kontrolę wiórów.
Druga generacja płytek w wariancie B
Płytki CoroTurn® Prime w wariancie B obejmują obecnie płytki dwustronne o geometrii ujemnej z czterema krawędziami skrawającymi do ekonomicznej obróbki. Narzędzie charakteryzuje się także nową, jeszcze bardziej wytrzymałą konstrukcją gniazda płytki i zmodernizowanymi geometriami, nadającą się szczególnie do obróbki wymagających materiałów.

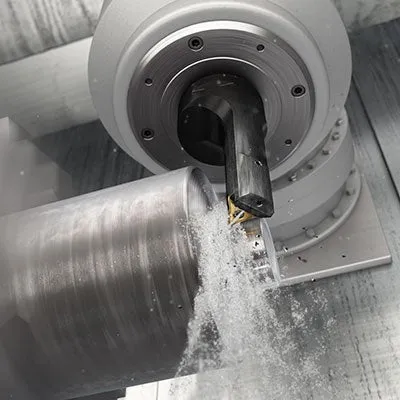

Toczenie w ustawieniu wzdłuż osi Y
Toczenie w ustawieniu wzdłuż osi Y to metoda jednoczesnego toczenia z użyciem trzech osi, w której narzędzie obraca się wokół swojego środka. Płytka dokonuje obróbki na płaszczyźnie Y-Z, a oś wrzeciona frezarskiego dokonuje interpolacji podczas toczenia. W ten sposób można obrabiać kilka złożonych kształtów za pomocą jednego narzędzia.

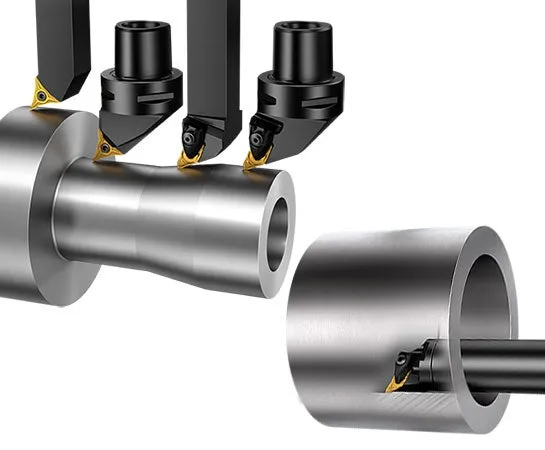

Obszar zastosowań
Toczenie we wszystkich kierunkach
- Narzędzie CoroTurn Prime w wariancie A z trzema narożami 35°, przeznaczone do lekkiej obróbki zgrubnej i wykończeniowej oraz do profilowania
- Narzędzie CoroTurn® Prime w wariancie B z dwustronnymi płytkami o ujemnej geometrii z czterema krawędziami skrawającymi jest przeznaczone do obróbki wykończeniowej i zgrubnej
- Obrabiarki: centra tokarskie, tokarki karuzelowe i obrabiarki wielozadaniowe
- Dobry wybór do produkcji masowej lub przedmiotów wymagających częstej zmiany konfiguracji i wymian narzędzi
- Toczenie zewnętrzne: Najlepiej nadaje się do obróbki krótkich i zwartych przedmiotów, a także przedmiotów wydłużonych z wykorzystaniem podparcia konikiem
- Toczenie wewnętrzne: Do średnic otworów powyżej 40 mm (1.575 cala) i wysięgów do maks. 8–10 × D
Asortyment produktów
Coromant Capto®
Oprawki narzędziowe
Oprawki promieniowe, rozmiar: C3, C4, C5 i C6
Oprawki osiowe, rozmiar: C5 i C6
Oprawki wielozadaniowe, rozmiar: C5, C6 i C8, HSK63-T
Oprawki wielofunkcyjne na dwa warianty narzędzi, rozmiar: C6 i C8
Oprawki QS™
Rozmiary: 2020, 2525 mm, 12 i 16 (i 1 cal)
Chwyt
Rozmiary: 2020, 2525, 3232 mm, 12, 16 i 20 (, 1 i 1 cal)
Głowica CoroTurn® SL
Rozmiar: SL32 i SL40
Toczenie w ustawieniu wzdłuż osi Y
Oprawka narzędziowa: Coromant Capto® C6
Płytka główna: CP-A1108
Płytka w wariancie A
Gatunki: GC4425, GC4415, GC2025, GC1210, GC1115 i H13A
Geometrie: -L5, -L5W, -L3 i -L3WX
Kształt płytki: naroże 35° (KAPR 30°)
Płytka w wariancie B
Gatunki: GC4425, GC4415, GC2220, GC2025, GC1210, GC1115, S205 i H13A
Geometrie: -M5, -M5W, -M7, -M7W, -L4 i -L4W
Kształt płytki: Końcówka o kształcie CNMG (KAPR 25°)

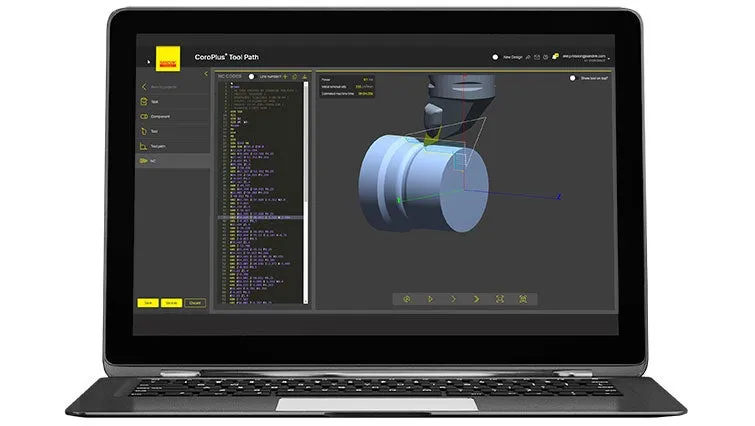

CoroPlus® Tool Path do metody PrimeTurning™
Stworzona przez nas aplikacja generująca odpowiednie i zoptymalizowane programy sterowania CNC zapewniające szybszy przebieg toczenia, obsługiwana przez naszych partnerów z branży oprogramowania CAM.

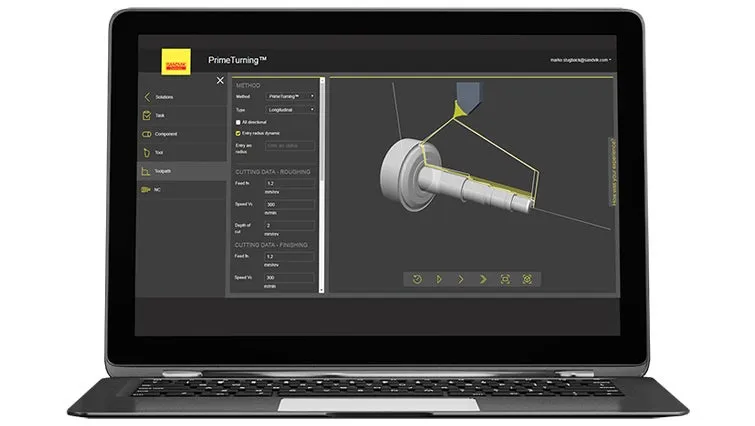

Oprogramowanie CoroPlus® Tool Path
Oprogramowanie CoroPlus® Tool Path do generowania ścieżek narzędzia generuje kod programu w oparciu o odpowiednie techniki, aby zapewnić maksymalną wydajność toczenia metodą PrimeTurning™. Jest kompatybilne z wieloma obrabiarkami CNC korzystającymi z kodów ISO. Dowiedz się więcej
Polecamy
Toczenie we wszystkich kierunkach w ustawieniu wzdłuż osi Y
Czy chciałbyś dowiedzieć się więcej o tym, jak obrabiać cały złożony przedmiot za pomocą pojedynczego narzędzia tokarskiego? Dowiedz się, dlaczego toczenie w ustawieniu wzdłuż osi Y ma potencjał, aby znacznie zwiększyć Twoje osiągi produkcyjne.
Zwiększ wydajność toczenia stali
Obróbka tokarska stali często oznacza stałe udoskonalanie procesów obróbki. Małe ulepszenia strategii toczenia mogą dużo zmienić. Poznaj nowe technologie i metody, dzięki którym zyskasz przewagę nad konkurencją.
Czas na Twój zakład
Wyzwania wymagają sprytnych rozwiązań. W obliczu pełnych list zamówień połączonych z niedoborem wykwalifikowanych pracowników austriacka firma BHDT, specjalizująca się w produkcji wysokociśnieniowych systemów i podzespołów dla przemysłu chemicznego i petrochemicznego, szukała rozwiązania w nowych, innowacyjnych technologiach. Dzięki zastosowaniu metody PrimeTurning udało im się skrócić czas obróbki o 50 procent.
