Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: 392.140EH-40 10 041
Id do material: 5852603
EAN: 25852603
ANSI: 392.140EH-40 10 041

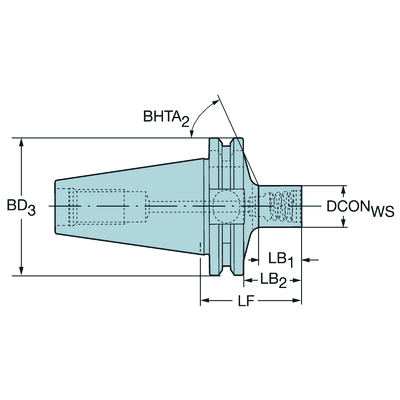

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
ISO7388.1/DIN69871 -AD central coolant: ISO40
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -metric - E10
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
44,45 mm
Numero standard(STDNO)
ISO7388-1
Letra standard(STDLET)
AD
Tamanho da rosca do tirante de tração(CRKS)
Metric M16
Diâmetro da conexão do lado da peça(DCONWS)
9,6 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
41 mm
Diâmetro do corpo(BD_1)
9,6 mm
Diâmetro do corpo(BD_2)
9,6 mm
Diâmetro do corpo(BD_3)
63,5 mm
Comprimento do corpo(LB_1)
12,7 mm
Comprimento do corpo(LB_2)
21,9 mm
Comprimento do corpo(LB_3)
41 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
65 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
12 Nm
Rotação máxima(RPMX)
18 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,859 kg
Comprimento total(OAL)
109,4 mm
Release date(ValFrom20)
18/02/10
ID de liberação do pacote(RELEASEPACK)
10.1
