Representação específica
Sendo substituído por HA05-EH10-10-047
Feito sob medida
O produto recomendado tem dimensões diferentes.
Feito sob medida
Quantidade do pacote: 1
ISO: 392.410EH-50 10 047
Id do material: 6229011
EAN: 26229011
ANSI: 392.410EH-50 10 047

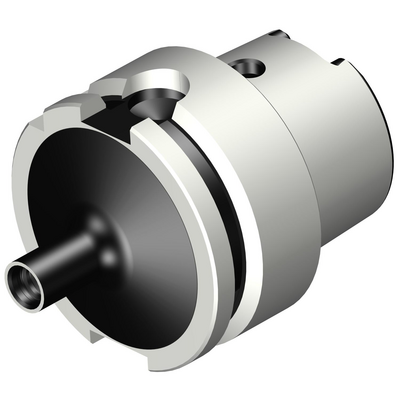

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
HSK -A -size 50
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -metric - E10
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
100 bar
Diâmetro de conexão do lado da máquina(DCONMS)
50 mm
Diâmetro funcional(DFC)
38,009 mm
Numero standard(STDNO)
ISO12164-1
Letra standard(STDLET)
A
Diâmetro da conexão do lado da peça(DCONWS)
9,6 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
47 mm
Diâmetro do corpo(BD_1)
9,6 mm
Diâmetro do corpo(BD_2)
9,6 mm
Diâmetro do corpo(BD_3)
50 mm
Comprimento do corpo(LB_1)
13 mm
Comprimento do corpo(LB_2)
21 mm
Comprimento do corpo(LB_3)
47 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
63 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
12 Nm
Rotação máxima(RPMX)
25 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,408 kg
Comprimento total(OAL)
72 mm
Release date(ValFrom20)
19/09/12
ID de liberação do pacote(RELEASEPACK)
12.2
