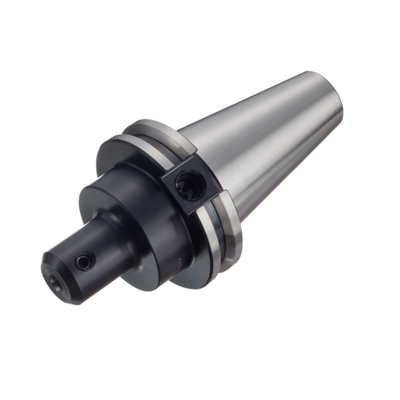

Representação genérica
Disponível em uma semana
Quantidade do pacote: 1
ISO: 392.45520-50 20 095
Id do material: 5759991
EAN: 12117895
ANSI: 392.45520-50 20 095

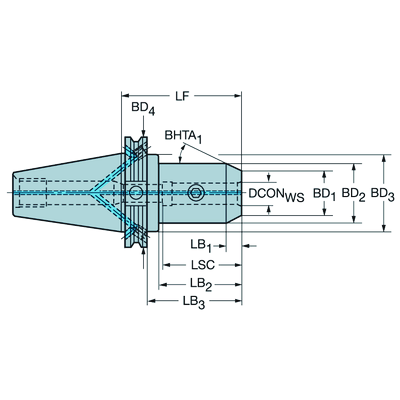

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
CAT-V -AD/B central/flange coolant - CAT-V50
Direção de interface de adaptação da peça
(ADINTWS)
Weldon -metric: 20
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
20 bar
Bolso para chip de dados
(DCP)
Sim
Tamanho do bolso para chip de dados(DCPS)
Dia.=10 mm/Height=4,5 mm
Diâmetro funcional(DFC)
69,85 mm
Tamanho da rosca do tirante de tração(CRKS)
Inch 1"-8
Diâmetro da conexão do lado da peça(DCONWS)
20 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
95,25 mm
Diâmetro do corpo(BD_1)
29,25 mm
Diâmetro do corpo(BD_2)
44,45 mm
Diâmetro do corpo(BD_3)
69,85 mm
Diâmetro do corpo(BD_4)
98,42 mm
Comprimento do corpo(LB_1)
7,6 mm
Comprimento do corpo(LB_2)
58,676 mm
Comprimento do corpo(LB_3)
75,438 mm
Comprimento do corpo(LB_4)
95,25 mm
Ângulo de conicidade(BHTA_1)
45 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
20 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
3,54 kg
Comprimento total(OAL)
197,05 mm
Release date(ValFrom20)
07/11/05
ID de liberação do pacote(RELEASEPACK)
06.1
