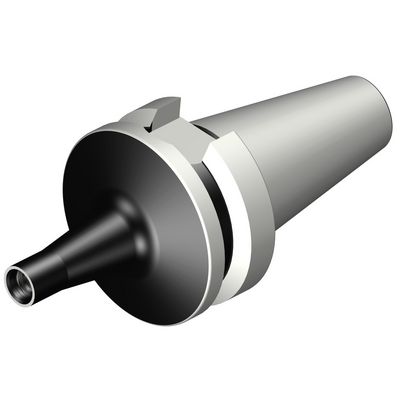

392.55EH-30 10 057content_copy
392.55EH-30 10 057
MAS-BT 403 para adaptador Coromant® EHchevron_right
Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: 392.55EH-30 10 057file_copy
Id do material: 6048658file_copy
EAN: 26048658file_copy
ANSI: 392.55EH-30 10 057file_copy
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)info
MAS-BT403 -AD central coolant - BT30
Direção de interface de adaptação da peça
(ADINTWS)info
Coromant EH -metric - E10
Código de entrada de refrigeração
(CNSC)info
axial concentric entry
Tipo código de saída de refrigeração(CXSC)info
axial concentric exit
Pressão de refrigeração(CP)info
80 bar
Diâmetro funcional(DFC)info
31,75 mm
Tamanho da rosca do tirante de tração(CRKS)info
Metric M12
Diâmetro da conexão do lado da peça(DCONWS)info
9,6 mm
Kappa (eixo z rot.)(KAP)info
0 °
Comprimento funcional(LF)info
57 mm
Diâmetro do corpo(BD_1)info
9,6 mm
Diâmetro do corpo(BD_2)info
9,6 mm
Diâmetro do corpo(BD_3)info
14,6 mm
Diâmetro do corpo(BD_4)info
46 mm
Comprimento do corpo(LB_1)info
10 mm
Comprimento do corpo(LB_2)info
27,6 mm
Comprimento do corpo(LB_3)info
35 mm
Comprimento do corpo(LB_4)info
57 mm
Ângulo de conicidade(BHTA_1)info
0 °
Ângulo de conicidade(BHTA_2)info
7,58 °
Ângulo de conicidade(BHTA_3)info
65 °
Ângulo de conicidade(BHTA_4)info
0 °
Torque(TQ)info
12 Nm
Rotação máxima(RPMX)info
25 000 1/min
Código do material do corpo
(BMC)info
Aços
Balancing method code(BLMC)info
Balancing by design
Peso do item(WT)info
0,435 kg
Comprimento total(OAL)info
105,4 mm
Release date(ValFrom20)info
20/09/11
ID de liberação do pacote(RELEASEPACK)info
11.2
