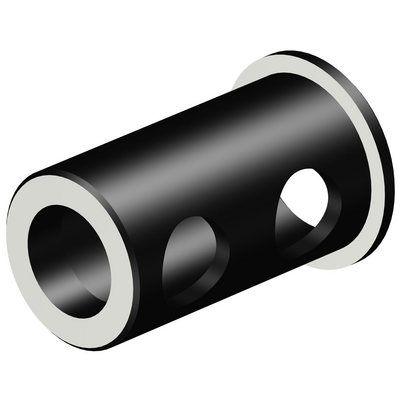

Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: 393.277-40 32 074A
Id do material: 5760595
EAN: 11156585
ANSI: 393.277-40 32 074A

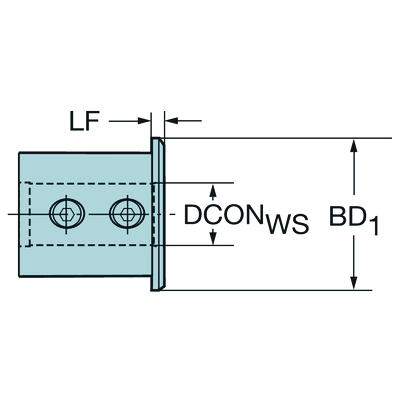

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Cylindrical shank (ISO9766 drill sleeve with flange) -metric: 40
Tolerância do diâmetro de conexão(TCDCON)
h6
Direção de interface de adaptação da peça
(ADINTWS)
Cylindrical clamping (ISO9766 drill shank) -metric: 32
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro de conexão do lado da máquina(DCONMS)
40 mm
Diâmetro da conexão do lado da peça(DCONWS)
32 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
4 mm
Diâmetro do corpo(BD_1)
48 mm
Comprimento do corpo(LB_1)
4 mm
Ângulo de conicidade(BHTA_1)
0 °
Torque(TQ)
30 Nm
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
0,3 kg
Comprimento total(OAL)
74 mm
Release date(ValFrom20)
19/07/99
ID de liberação do pacote(RELEASEPACK)
99.2
