Representação específica
Quantidade do pacote: 1
ISO: 490-032B32-08M
Id do material: 5762108
EAN: 12308785
ANSI: 490-032B32-08M

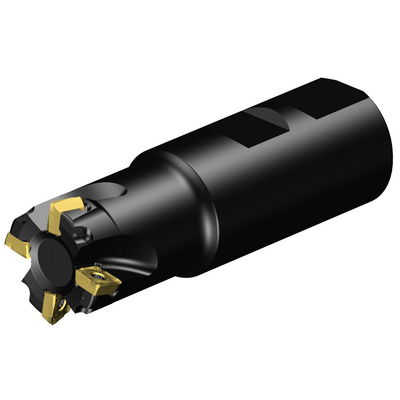

Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
1,2598 inch
Número de pastilhas(CICT_1)
4
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 490 -size 08 (490R-08T308..)
Profundidade de corte máxima
(APMX)
0,2165 inch
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
0 °
Profundidade máxima de mergulho(AZ)
0 inch
Comprimento util
(LU)
1,5748 inch
Número efetivo de arestas de corte na parte periférica(ZEFP)
4
Direção da interface de adaptação da máquina
(ADINTMS)
Weldon (DIN6535-HB) -metric: 32
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
145,0377 lbf/in2
Diâmetro de conexão do lado da máquina(DCONMS)
1,2598 inch
Tolerância do diâmetro de conexão(TCDCON)
h6
Numero standard(STDNO)
ISO3338-2
Letra standard(STDLET)
WE
Comprimento funcional(LF)
3,937 inch
Comprimento do corpo(LB)
1,5748 inch
Ângulo de saída radial(GAMF)
-8,5186 °
Ângulo de saída axial(GAMP)
19,395 °
Torque(TQ)
0,8851 ftlbf
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
33 900 1/min
Peso do item(WT)
1,1354 lb
Comprimento total(OAL)
3,937 inch
Assento da pastilha(SSC_M)
08
Código do tamanho do assento da pastilha - polegada(SSC_N)
08
Release date(ValFrom20)
25/02/08
ID de liberação do pacote(RELEASEPACK)
08.1
