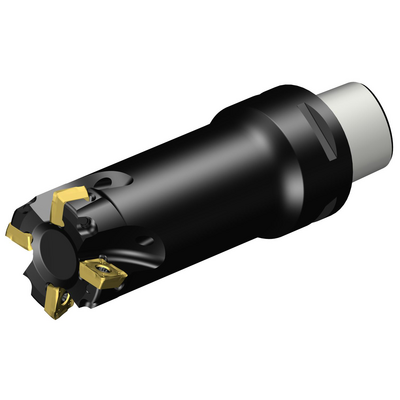

Representação específica
Quantidade do pacote: 1
ISO: 490-032C3-08M
Id do material: 5762110
EAN: 12308984
ANSI: 490-032C3-08M
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
32 mm
Número de pastilhas(CICT_1)
4
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 490 -size 08 (490R-08T308..)
Profundidade de corte máxima
(APMX)
5,5 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
0 °
Profundidade máxima de mergulho(AZ)
0 mm
Comprimento util
(LU)
60 mm
Número efetivo de arestas de corte na parte periférica(ZEFP)
4
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Diâmetro funcional(DFC)
22 mm
Numero standard(STDNO)
ISO26623-1
Comprimento funcional(LF)
80 mm
Comprimento do corpo(LB)
60 mm
Ângulo de saída radial(GAMF)
-8,5186 °
Ângulo de saída axial(GAMP)
19,395 °
Torque(TQ)
1,2 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
33 900 1/min
Peso do item(WT)
0,391 kg
Comprimento total(OAL)
99 mm
Assento da pastilha(SSC_M)
08
Código do tamanho do assento da pastilha - polegada(SSC_N)
08
Release date(ValFrom20)
25/02/08
ID de liberação do pacote(RELEASEPACK)
08.1
