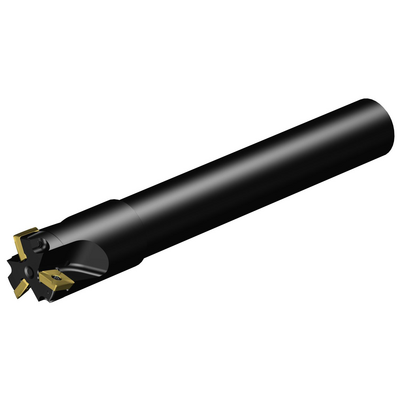

490-040A32L-14M
490-040A32L-14M
Representação específica
Quantidade do pacote: 1
ISO: 490-040A32L-14M
Id do material: 5829323
EAN: 25829323
ANSI: 490-040A32L-14M
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
40 mm
Número de pastilhas(CICT_1)
3
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 490 -size 14 (490R-1404..)
Profundidade de corte máxima
(APMX)
10 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
0 °
Profundidade máxima de mergulho(AZ)
0 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
3
Direção da interface de adaptação da máquina
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 32.0
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Comprimento funcional(LF)
250 mm
Ângulo de saída radial(GAMF)
-8,6905 °
Ângulo de saída axial(GAMP)
14,143 °
Torque(TQ)
3 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
7600 1/min
Peso do item(WT)
1,6 kg
Comprimento total(OAL)
250 mm
Assento da pastilha(SSC_M)
14
Código do tamanho do assento da pastilha - polegada(SSC_N)
14
Release date(ValFrom20)
19/02/10
ID de liberação do pacote(RELEASEPACK)
10.1
