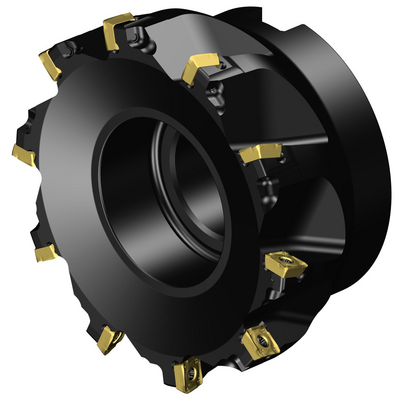

Representação específica
Preço da lista: 1 103.00 EUR
Disponível
Quantidade do pacote: 1
ISO: 490-100Q32-08H
Id do material: 5761889
EAN: 12308936
ANSI: 490-100Q32-08H
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
100 mm
Número de pastilhas(CICT_1)
10
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 490 -size 08 (490R-08T308..)
Profundidade de corte máxima
(APMX)
5,5 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
0 °
Profundidade máxima de mergulho(AZ)
0 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
10
Direção da interface de adaptação da máquina
(ADINTMS)
Arbor -ISO 6462 -B (cutter retaining screw) -metric: 32
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
without coolant entry
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Numero standard(STDNO)
ISO6462
Letra standard(STDLET)
B
Comprimento funcional(LF)
50 mm
Ângulo de saída radial(GAMF)
-7,7446 °
Ângulo de saída axial(GAMP)
19,373 °
Torque(TQ)
1,2 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
17 100 1/min
Peso do item(WT)
1,582 kg
Comprimento total(OAL)
50 mm
Assento da pastilha(SSC_M)
08
Código do tamanho do assento da pastilha - polegada(SSC_N)
08
Release date(ValFrom20)
16/09/09
ID de liberação do pacote(RELEASEPACK)
09.2
