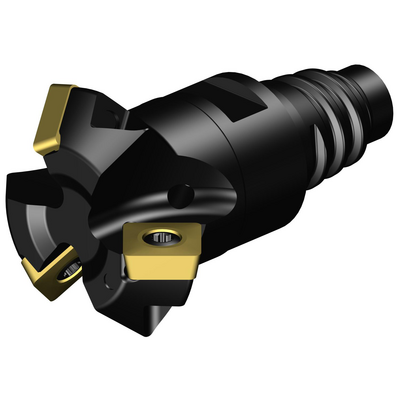

Representação específica
Disponível
Quantidade do pacote: 1
ISO: 495-020EH20-4509M
Id do material: 6536290
EAN: 26536290
ANSI: 495-020EH20-4509M

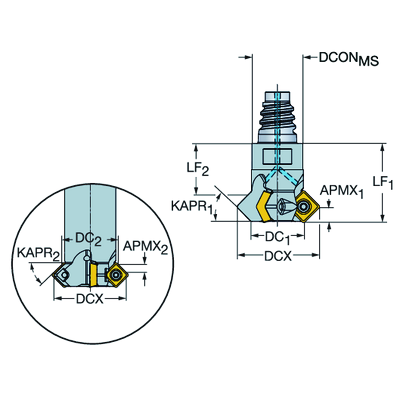

Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta(KAPR_1)
45 °
Ângulo da aresta de corte da ferramenta(KAPR_2)
45 °
Diâmetro de corte(DC_1)
20,5 mm
Diâmetro de corte(DC_2)
20,969 mm
Diâmetro de corte máximo(DCX)
31,902 mm
Número de pastilhas(CICT)
3
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroMill 495 -size 09 (495-09T3M-XL)
Profundidade de corte máxima(APMX_1)
5,467 mm
Profundidade de corte máxima(APMX_2)
5,467 mm
Número efetivo de arestas de corte na parte periférica(ZEFP)
3
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant EH -metric - E20
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
20 bar
Diâmetro de conexão do lado da máquina(DCONMS)
19,3 mm
Comprimento funcional(LF_1)
30 mm
Comprimento funcional(LF_2)
18,17 mm
Diâmetro do corpo(BD)
19,7112 mm
Comprimento do corpo(LB)
20 mm
Torque(TQ)
1,4 Nm
Rotação máxima(RPMX)
9500 1/min
Peso do item(WT)
0,0783 kg
Comprimento total(OAL)
49,5 mm
Release date(ValFrom20)
25/02/14
ID de liberação do pacote(RELEASEPACK)
14.1
