570-32L123G15B042A
570-32L123G15B042A

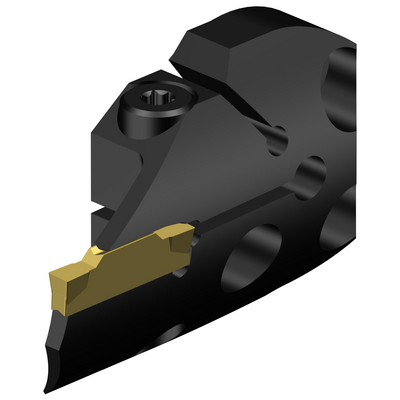

CoroCut® 1-2, cabeça de corte para canais frontaischevron_right
Representação específica
Disponível
Quantidade do pacote: 1
ISO: 570-32L123G15B042A
Id do material: 5764610
EAN: 12007096
ANSI: 570-32L123G15B042A
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
0,5906 inch
Diâmetro interno mínimo do canal axial(DAXIN)
1,6535 inch
Diâmetro externo máximo do canal axial(DAXX)
2,3622 inch
Direção do suporte do canal axial(AXGSUP)
1
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size G (N123G2-0300-0003-TF)
Assento da pastilha(SSC_M)
G
Direção da interface de adaptação da máquina
(ADINTMS)
SL head (screw mounted) -size 32
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
90 °
Balanço máximo
(OHX)
0,4921 inch
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
radial exit
Pressão de refrigeração(CP)
580 PSI
Diâmetro de conexão do lado da máquina(DCONMS)
1,2598 inch
Comprimento funcional(LF)
0,5512 inch
Largura funcional(WF)
1,5 inch
Altura funcional(HF)
0,0039 inch
Comprimento total(OAL)
0,7008 inch
Torque(TQ)
2,2127 ftlbf
Peso do item(WT)
0,2425 lb
Código do tamanho do assento da pastilha - polegada(SSC_N)
G
Release date(ValFrom20)
15/08/05
ID de liberação do pacote(RELEASEPACK)
05.2
