570-32L123G18B090B
570-32L123G18B090B

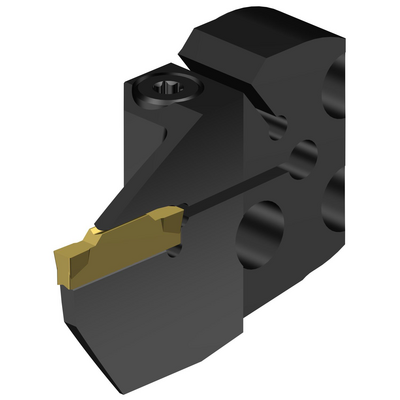

CoroCut® 1-2, cabeça de corte para canais frontaischevron_right
Representação específica
Preço da lista: 289.00 EUR
Disponível
Quantidade do pacote: 1
ISO: 570-32L123G18B090B
Id do material: 5764631
EAN: 12004661
ANSI: 570-32L123G18B090B
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
18 mm
Diâmetro interno mínimo do canal axial(DAXIN)
90 mm
Diâmetro externo máximo do canal axial(DAXX)
160 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size G (N123G2-0300-0003-TF)
Assento da pastilha(SSC_M)
G
Direção da interface de adaptação da máquina
(ADINTMS)
SL head (screw mounted) -size 32
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
90 °
Balanço máximo
(OHX)
12,5 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
radial exit
Pressão de refrigeração(CP)
40 bar
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Comprimento funcional(LF)
14 mm
Largura funcional(WF)
41,1 mm
Altura funcional(HF)
0,1 mm
Comprimento total(OAL)
20,1 mm
Torque(TQ)
3 Nm
Peso do item(WT)
0,118 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
G
Release date(ValFrom20)
31/01/05
ID de liberação do pacote(RELEASEPACK)
05.1
