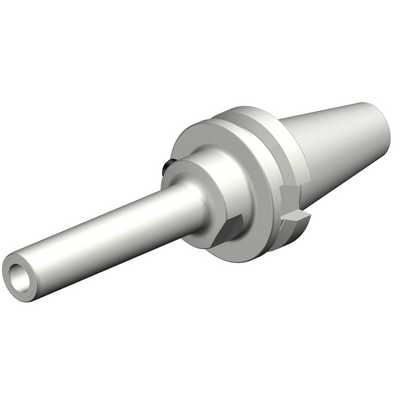

Representação específica
Disponível
Quantidade do pacote: 1
ISO: 930-B40-P-12-145
Id do material: 6255520
EAN: 26255520
ANSI: 930-B40-P-12-145
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
MAS-BT403 -AD/B central/flange coolant - BT40
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 12
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
44,45 mm
Tamanho da rosca do tirante de tração(CRKS)
Metric M16
Diâmetro da conexão do lado da peça(DCONWS)
12 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
145 mm
Diâmetro do corpo(BD_1)
22 mm
Diâmetro do corpo(BD_2)
22 mm
Diâmetro do corpo(BD_3)
40 mm
Diâmetro do corpo(BD_4)
63 mm
Comprimento do corpo(LB_1)
95,8 mm
Comprimento do corpo(LB_2)
101,4 mm
Comprimento do corpo(LB_3)
118 mm
Comprimento do corpo(LB_4)
145 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
8 Nm
Rotação máxima(RPMX)
18 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
1,361 kg
Comprimento total(OAL)
213,4 mm
Release date(ValFrom20)
20/02/13
ID de liberação do pacote(RELEASEPACK)
13.1
