Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: 930-B50-HD-20-102
Id do material: 6255500
EAN: 26255500
ANSI: 930-B50-HD-20-102

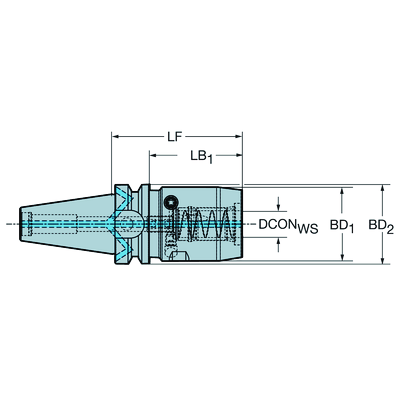

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
MAS-BT403 -AD/B central/flange coolant - BT50
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 20
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
69,85 mm
Tamanho da rosca do tirante de tração(CRKS)
Metric M24
Diâmetro da conexão do lado da peça(DCONWS)
20 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
102 mm
Diâmetro do corpo(BD_1)
50 mm
Diâmetro do corpo(BD_2)
55 mm
Diâmetro do corpo(BD_3)
100 mm
Comprimento do corpo(LB_1)
17,8 mm
Comprimento do corpo(LB_2)
64 mm
Comprimento do corpo(LB_3)
102 mm
Ângulo de conicidade(BHTA_1)
8 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
10 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
4,68 kg
Comprimento total(OAL)
203,8 mm
Release date(ValFrom20)
20/02/13
ID de liberação do pacote(RELEASEPACK)
13.1
