Representação específica
Disponível
Quantidade do pacote: 1
ISO: 930-BB30-P-08-088
Id do material: 7864247
EAN: 7323225068161
ANSI: 930-BB30-P-08-088

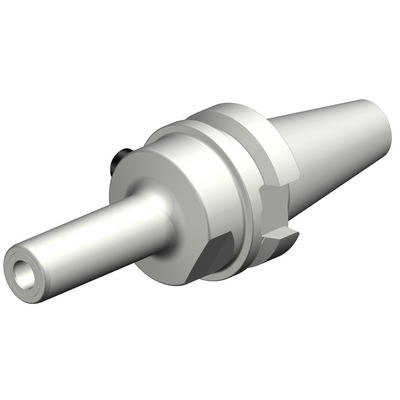

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
BIG+/MAS-BT403 -AD central coolant - BT30
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 8
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
31,75 mm
Tamanho da rosca do tirante de tração(CRKS)
Metric M12
Diâmetro da conexão do lado da peça(DCONWS)
8 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
88 mm
Diâmetro do corpo(BD_1)
17,5 mm
Diâmetro do corpo(BD_2)
40 mm
Diâmetro do corpo(BD_3)
46 mm
Comprimento do corpo(LB_1)
45,8 mm
Comprimento do corpo(LB_2)
66 mm
Comprimento do corpo(LB_3)
88 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
8 Nm
Rotação máxima(RPMX)
25 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,587 kg
Comprimento total(OAL)
136,4 mm
Release date(ValFrom20)
21/02/20
ID de liberação do pacote(RELEASEPACK)
20.1
