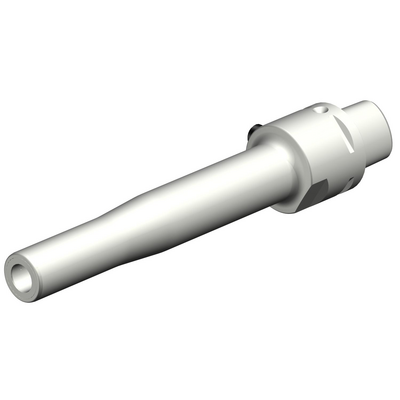

Representação específica
Esgotado
Quantidade do pacote: 1
ISO: 930-C4-P-12-185
Id do material: 6255474
EAN: 26255474
ANSI: 930-C4-P-12-185
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 12
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro de conexão do lado da máquina(DCONMS)
40 mm
Diâmetro funcional(DFC)
28 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
12 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
185 mm
Diâmetro do corpo(BD_1)
22 mm
Diâmetro do corpo(BD_2)
22 mm
Diâmetro do corpo(BD_3)
26 mm
Diâmetro do corpo(BD_4)
40 mm
Comprimento do corpo(LB_1)
50 mm
Comprimento do corpo(LB_2)
75 mm
Comprimento do corpo(LB_3)
145,8 mm
Comprimento do corpo(LB_4)
185 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
4,6 °
Ângulo de conicidade(BHTA_3)
0 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
8 Nm
Rotação máxima(RPMX)
39 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,8687 kg
Comprimento total(OAL)
209 mm
Release date(ValFrom20)
20/02/13
ID de liberação do pacote(RELEASEPACK)
13.1
