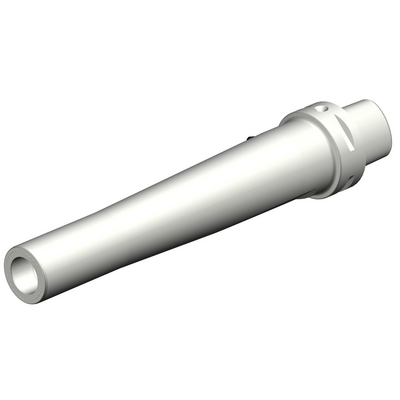

Representação específica
Disponível
Quantidade do pacote: 1
ISO: 930-C5-P-20-231
Id do material: 6255481
EAN: 26255481
ANSI: 930-C5-P-20-231
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 20
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro de conexão do lado da máquina(DCONMS)
50 mm
Diâmetro funcional(DFC)
35 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
20 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
231 mm
Diâmetro do corpo(BD_1)
32 mm
Diâmetro do corpo(BD_2)
32 mm
Diâmetro do corpo(BD_3)
42 mm
Diâmetro do corpo(BD_4)
50 mm
Comprimento do corpo(LB_1)
60 mm
Comprimento do corpo(LB_2)
188 mm
Comprimento do corpo(LB_3)
208 mm
Comprimento do corpo(LB_4)
231 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
2,2 °
Ângulo de conicidade(BHTA_3)
0 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
8 Nm
Rotação máxima(RPMX)
28 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
1,907 kg
Comprimento total(OAL)
261 mm
Release date(ValFrom20)
20/02/13
ID de liberação do pacote(RELEASEPACK)
13.1
