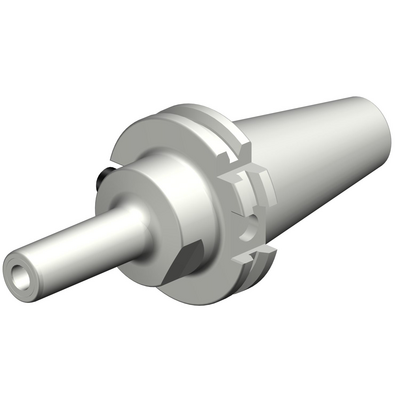

Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: 930-I40-P-08-088
Id do material: 7864375
EAN: 7323225068642
ANSI: 930-I40-P-08-088
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
ISO7388.1/DIN69871 -AD/B central/flange: ISO40
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 8
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
44,45 mm
Numero standard(STDNO)
ISO7388-1
Letra standard(STDLET)
AD/AF
Tamanho da rosca do tirante de tração(CRKS)
Metric M16
Diâmetro da conexão do lado da peça(DCONWS)
8 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
88 mm
Diâmetro do corpo(BD_1)
17,5 mm
Diâmetro do corpo(BD_2)
40 mm
Diâmetro do corpo(BD_3)
63,5 mm
Comprimento do corpo(LB_1)
45,8 mm
Comprimento do corpo(LB_2)
66,5 mm
Comprimento do corpo(LB_3)
88 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
8 Nm
Rotação máxima(RPMX)
18 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
1,104 kg
Comprimento total(OAL)
156,3 mm
Release date(ValFrom20)
21/02/20
ID de liberação do pacote(RELEASEPACK)
20.1
