Representação específica
Esgotado
Quantidade do pacote: 1
ISO: 930-I50-HD-20-083
Id do material: 6255495
EAN: 26255495
ANSI: 930-I50-HD-20-083

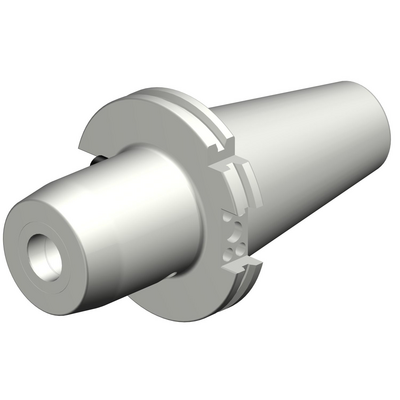

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
ISO7388.1/DIN69871 -AD/B central/flange: ISO50
Direção de interface de adaptação da peça
(ADINTWS)
Hydraulic Membrane chuck -metric: 20
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
69,85 mm
Numero standard(STDNO)
ISO7388-1
Letra standard(STDLET)
AD/AF
Tamanho da rosca do tirante de tração(CRKS)
Metric M24
Diâmetro da conexão do lado da peça(DCONWS)
20 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
83 mm
Diâmetro do corpo(BD_1)
50 mm
Diâmetro do corpo(BD_2)
55 mm
Diâmetro do corpo(BD_3)
97,4 mm
Comprimento do corpo(LB_1)
17,8 mm
Comprimento do corpo(LB_2)
63,9 mm
Comprimento do corpo(LB_3)
83 mm
Ângulo de conicidade(BHTA_1)
8 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
10 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
3,524 kg
Comprimento total(OAL)
184,8 mm
Release date(ValFrom20)
20/02/13
ID de liberação do pacote(RELEASEPACK)
13.1
