Representação genérica
Esgotado
Quantidade do pacote: 1
ISO: A2B20-40 16 100
Id do material: 5721925
EAN: 12243700
ANSI: A2B20-40 16 100

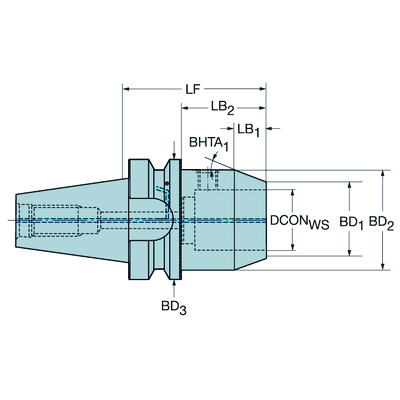

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
MAS-BT403 -AD/B central/flange coolant - BT40
Direção de interface de adaptação da peça
(ADINTWS)
Weldon -metric: 16
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
20 bar
Bolso para chip de dados
(DCP)
Sim
Tamanho do bolso para chip de dados(DCPS)
Dia.=10 mm/Height=4,5 mm
Diâmetro funcional(DFC)
44,45 mm
Tamanho da rosca do tirante de tração(CRKS)
Metric M16
Diâmetro da conexão do lado da peça(DCONWS)
16 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
100 mm
Diâmetro do corpo(BD_1)
32,989 mm
Diâmetro do corpo(BD_2)
48 mm
Diâmetro do corpo(BD_3)
63 mm
Comprimento do corpo(LB_1)
13 mm
Comprimento do corpo(LB_2)
71 mm
Comprimento do corpo(LB_3)
100 mm
Ângulo de conicidade(BHTA_1)
30 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
15 Nm
Rotação máxima(RPMX)
18 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
1,798 kg
Comprimento total(OAL)
168,4 mm
Release date(ValFrom20)
06/11/06
ID de liberação do pacote(RELEASEPACK)
07.1
