Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: A390.545-50 80 050
Id do material: 7079782
EAN: 7323221180218
ANSI: A390.545-50 80 050

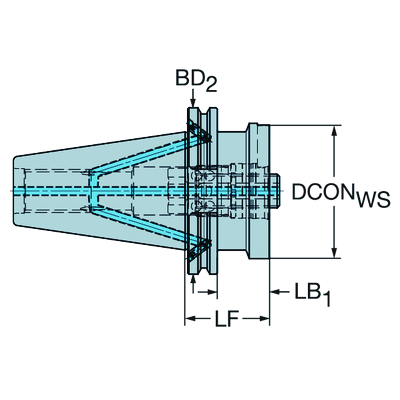

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
BIG+/CAT-V -AD/B central/flange coolant - CAT-V50
Direção de interface de adaptação da peça
(ADINTWS)
Varilock -size 80
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
69,85 mm
Tamanho da rosca do tirante de tração(CRKS)
Inch 1"-8
Diâmetro da conexão do lado da peça(DCONWS)
80 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
50 mm
Diâmetro do corpo(BD_1)
80 mm
Diâmetro do corpo(BD_2)
98,4 mm
Comprimento do corpo(LB_1)
30,95 mm
Comprimento do corpo(LB_2)
50 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
170 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
3,67 kg
Comprimento total(OAL)
151,6 mm
Release date(ValFrom20)
22/09/16
ID de liberação do pacote(RELEASEPACK)
16.2
