Representação específica
Feito sob medida
Quantidade do pacote: 1

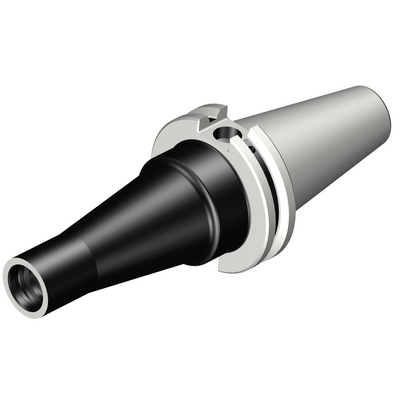

ISO: A392.45EH-40 25 114
Id do material: 6048689
EAN: 26048689
ANSI: A392.45EH-40 25 114
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
CAT-V -AD central coolant - CAT-V40
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -inch - E25
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
44,45 mm
Tamanho da rosca do tirante de tração(CRKS)
Inch 5/8"-11
Diâmetro da conexão do lado da peça(DCONWS)
24,4 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
114 mm
Diâmetro do corpo(BD_1)
24,4 mm
Diâmetro do corpo(BD_2)
24,4 mm
Diâmetro do corpo(BD_3)
38,7 mm
Diâmetro do corpo(BD_4)
44,4 mm
Diâmetro do corpo(BD_5)
63,5 mm
Comprimento do corpo(LB_1)
25,4 mm
Comprimento do corpo(LB_2)
76,3 mm
Comprimento do corpo(LB_3)
79 mm
Comprimento do corpo(LB_4)
94,9 mm
Comprimento do corpo(LB_5)
114 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
8 °
Ângulo de conicidade(BHTA_3)
44 °
Ângulo de conicidade(BHTA_4)
0 °
Ângulo de conicidade(BHTA_5)
0 °
Torque(TQ)
65 Nm
Rotação máxima(RPMX)
18 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
1,418 kg
Comprimento total(OAL)
182,4 mm
Release date(ValFrom20)
20/09/11
ID de liberação do pacote(RELEASEPACK)
11.2
