B30-X10-032-050
B30-X10-032-050

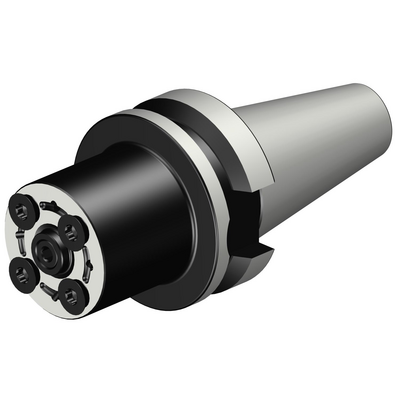

Adaptador MAS-BT para fixação tipo árvore com parafusos para fresa disco
Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: B30-X10-032-050
Id do material: 6718405
EAN: 26718405
ANSI: B30-X10-032-050
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
MAS-BT403 -AD central coolant - BT30
Direção de interface de adaptação da peça
(ADINTWS)
Arbor -Coromant disc mill (4 bolts) -metric: X10
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
31,75 mm
Tamanho da rosca do tirante de tração(CRKS)
Metric M12
Diâmetro da conexão do lado da peça(DCONWS)
10 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
50 mm
Diâmetro do corpo(BD_1)
32 mm
Diâmetro do corpo(BD_2)
46 mm
Comprimento do corpo(LB_1)
27 mm
Comprimento do corpo(LB_2)
50 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
6,4 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,558 kg
Comprimento total(OAL)
100,8 mm
Release date(ValFrom20)
21/02/15
ID de liberação do pacote(RELEASEPACK)
15.1
