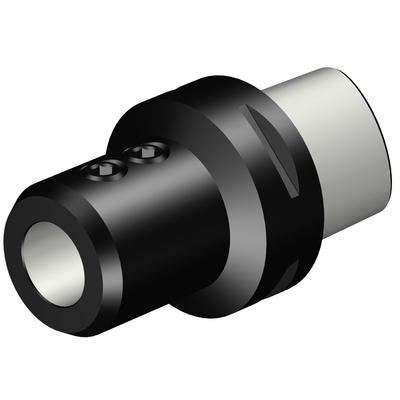

Representação específica
Preço da lista: 687.00 EUR
Feito sob medida
Quantidade do pacote: 1
ISO: C10-A391.23-38 115
Id do material: 6078842
EAN: 26078842
ANSI: C10-A391.23-38 115
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C10
Direção de interface de adaptação da peça
(ADINTWS)
Weldon/ISO9766 drill shank -inch: 1 1/2
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
20 bar
Diâmetro de conexão do lado da máquina(DCONMS)
100 mm
Diâmetro funcional(DFC)
72 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
38,1 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
115 mm
Diâmetro do corpo(BD_1)
61,3 mm
Diâmetro do corpo(BD_2)
70 mm
Diâmetro do corpo(BD_3)
70 mm
Diâmetro do corpo(BD_4)
100 mm
Comprimento do corpo(LB_1)
7,5 mm
Comprimento do corpo(LB_2)
72 mm
Comprimento do corpo(LB_3)
79 mm
Comprimento do corpo(LB_4)
115 mm
Ângulo de conicidade(BHTA_1)
30 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
65 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
45 Nm
Rotação máxima(RPMX)
10 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
5,045 kg
Comprimento total(OAL)
175 mm
Release date(ValFrom20)
20/09/11
ID de liberação do pacote(RELEASEPACK)
11.2
